Hallo!

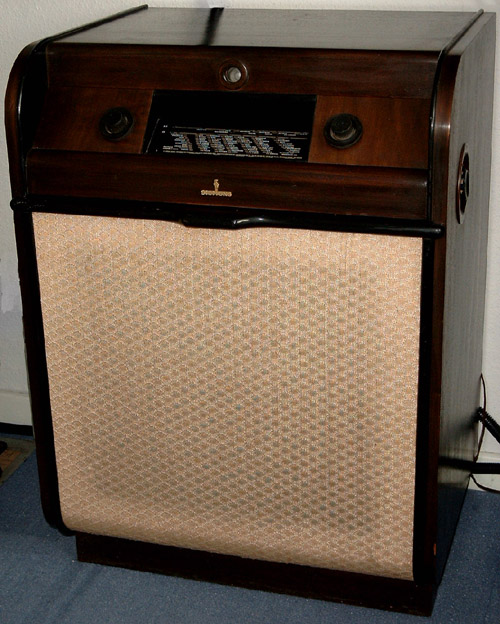

Das auf den Bildern zu sehende Tonmöbel von Siemens konnte ich nicht genau zuordnen. Die Röhrenbestückung: 2x ECH 4, AZ1, EBL 1 und auf dem, im Innenleben vorn, zu sehenden Teil 2x UF41. Der vordere Teil könnte nachgerüstet sein. Wären die 2 UF41 nicht könnte es sich um ein Siemens Tonmöbel RM1 handeln. Wer kann genaueres sagen?

Vielen Dank

M.Süßholz

Attachments:

Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2138
Schem.: 159
Pict.: 102
23.Jun.03 20:39

Count of Thanks: 6
Reply  |  You aren't logged in. (Guest)   2

Hallo Herr Süssholz.



Ihr Geraet ist das Siemens "Tonmöbel RM1" von 1949/50

Was hinten dranhaengt, ist ein Greatz UKW- Einbausuper UK83 GW von 1953

In der einen Abschirmung, ist noch die Röhre ECC81 versteckt.

Anbei ein Foto der W- Ausführung

Gruss von Hans M. Knoll

Anbei noch ein kleines Schaltbild. Das grosse finde ich im Moment nicht.



Sehe eben, die Schaltung gibts bei "Erb" im Radiomuseum. Grins!

Attachments:

This article was edited 23.Jun.03 21:41 by Hans M. Knoll .

Michael Süssholz
Michael Süssholz

D  Articles: 15
Schem.: 0
Pict.: 18
24.Jun.03 07:34

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   3

Hallo Herr Knoll!

Vielen Dank für die Hinweise, damit ist mir sehr geholfen.



Gruß

Michael Süßholz
