Guten Abend,

ich bin dabei das Radio vom Tannhäuser instandzusetzen, das NF- Teil funktioniert bereits.

Obwohl ich keine Symmetrie über die beiden 100 Ohm Einstellregler herstellen konnte.

1. EL84 konnte auf 7,45 V eingestellt werden, die andere 0 V. Eingesetzt habe ich ein Paar EL84 von JJ.

Trotzdem zeigt das Oszilloskop eine saubere Sinusschwingung mit unterschiedlicher Größe.

Gibt es dafür eine Erklärung?

HF- Teil schweigt, kein Signal am Signalverfolger und auch kein Geräusch am Lautsprecher.

Spannungen habe ich gemessen:

Ue 230 V AC vom Regel  Trenntrafo

Spannung am C 107 218 V DC

a EF85 181 V DC

aI ECH81 105 V

aII ECH81 0, oder ichhabe keinen Kontakt bekommen.

Ich bin für jeden Hinweis dankbar.

MFG Uwe Mahrholz



Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
stern-stas: Reparatur Stassfurt Tannhäuser
22.Nov.21 19:43
9 from 1031

Archiv GFGF (D)
Redakteur
Beiträge: 88
Anzahl Danke: 2

Dem Schaltbild folgen....

Stromversorgung für ECH - den Tastensatz (U7) genau checken, W 15 20 Kohm checken, W 14 checken, also eigentlich alle Bauteile um die ECH ringsrum...

Bei der ECH den Sockel nicht vergessen, der kann auch defekt sein.

NF- in welchem Zustand sind denn die 2x 100 Ohm Trimmer?

Gruss Ingo Pötschke



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3
stern-stas: Reparatur Stassfurt Tannhäuser
23.Nov.21 16:54
120 from 1031


Guten Abend,

ich habe die Widerstände um die ECH81 überprüft, es fiel keiner aus der "Rolle"!

Die Einstelltrimmer sind nicht korrodiert, deren Werte sind 101,9 und 99 Ohm

Der W 58 hat 5431,8 Ohm, der Abgriff hat L 212, 7 und R 219,6 Ohm.

Morgen werde ich die Spannung an der aII der ECH81 messen. Es könnte sein, das ich beim Wechsel der Teerkondensatoren eventuell der Masse zu nahe gekommen bin, beide Kontrahenten vorsichtig getrennt, mal sehen:

Sollte ich versuchen einen 440 Ohm Einstelltrimmer anstelle des Drahtwiderstandes einzusetzen?

MFG Uwe

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
stern-stas: Reparatur Stassfurt Tannhäuser
28.Nov.21 16:31
264 from 1031


Einen schönen 1. Advent allen RM-lern!

Durch eine Telefonberatung ( keine Telefon-Schalte!), hat mich ein RM- Mitglied auf eine heiße Spur gebracht. Am U8 war der Draht vo U8c nach Sp18 und der von U8a nach Sp 20 abgerissen.

Ein Anlöten war ob der kurzen Drahtenden nicht möglich, deshalb habe ich neue eingezogen.

Austausch der beiden EC92 gegen solche mit Baujahr 1959 brachte dann den akustischen Durchbruch.

Das mit 400 Hz modulierte Signal ist auf UKW ist beim Einspeisen des FM- Generators laut und sauber zu empfangen. Den Ortssender habe ich auch sauber und klar empfangen können.

Im AM- Bereich liegt eine Störung auf dem NF- Signal, Ursache werde ich finden, so hoffe ich.

Eine neu gekaufte NOS EABC80 scheint wahrscheinlich doch nicht so gut zu sein.

Also Ringtausch aus  meinem Bestand.

Anbei das Foto des NF- Signals am LS.

Vielen Dank für Eure Hilfe, Uwe OSL

Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
stern-stas: Reparatur Stassfurt Tannhäuser
05.Dec.21 18:34
413 from 1031


Guten Abend,

hat der Tannhäuser schon Bluetooth, oder wie kommt das Ausgangssignal vom AÜ an die LS?
Laut SP müßte der gelbe Draht vom AÜ zum Anschluß 1 vom MTG führen, der führt aber nur zur Lötöse am Chassis mit 3 Watt bezeichnet.
Für diese Verbindung zu 1 ist aber keine Ader vorhanden, am Anschluß MTG liegt nur eine abgeschirmte NF- Litze an.
Zwischen Schalter 31/32 im MTG ist eine Verbindung, ich denke wenn das MTG auf Wiedergabe geschaltet wird, ist dieser offen.
Kontakt 29/30 ist dann geschlossen.
Vielleicht hat der Vorbesitzer einen Fehler gemacht, am Massepunkt sind zwei schwarze und ein blauer Draht angeschlosen gewesen.
Der blaue führt zum Punkt 1 des MTG, also Kontakt 31.
Das wäre eine Erklärung, vielleicht sogar für den Brandschaden am Trafo.
Weshalb sind Lötösen für 6 Watt und 3 Watt vorhanden, die Gegentaktendstufe bringt doch mindestens > 6 Watt an die LS.

Vielen Dank für Ihre Mühe mit mir, Uwe

Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6
stern-stas: Reparatur Stassfurt Tannhäuser
29.Jan.22 18:28
584 from 1031


Guten Abend,

Das Chassis vom Tannhäuser ist wieder im Gehäuse, getrennt vom MTG, spielt es ordentlich.

Der Klang ist sehr gut!

Jetzt habe ich mir den Plattenspieler Roberto vorgenommen, ein neues Abtastsystem wurde dem Tonarm verpasst. Kein großer Unterschied zum Orginal TAKU0153, es fällt nicht sehr auf!  Nachdem ich den Motor gereinigt und entharzt habe läuft der Teller wieder, Drehzahlen werde ich noch messen.

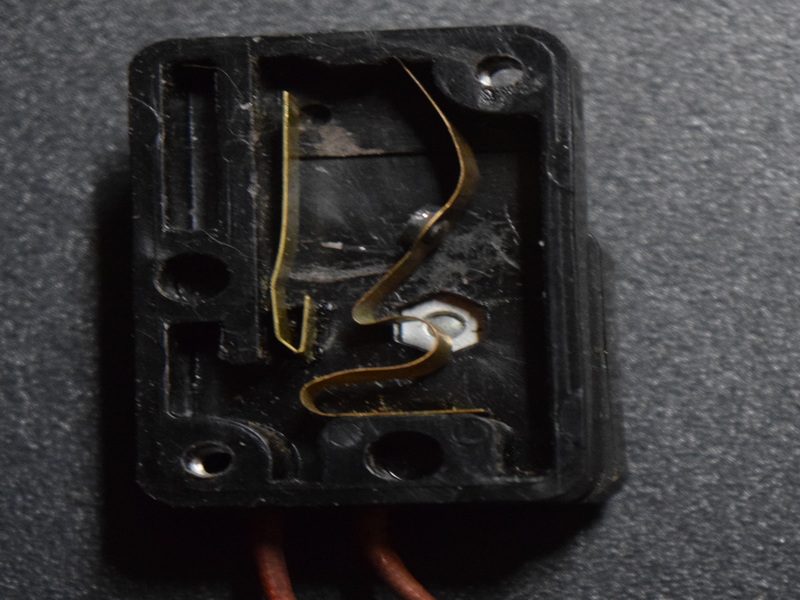

Aber der Umschalter macht nicht was er soll, es gibt keinen Kontakt. Die Umschaltfeder korrekt zu verbiegen, kann ich nicht. Bin einfach kein feinmechanisch begabter Mensch! Bevor ich eine Lösung mit Mikroendschalter probiere, frage ich hier, ob jemand den Umschalter richten kann?

Bilder füge ich bei.

MFG U. Mahrholz
