Rückwände ersetzen

ID: 3892
Rückwände ersetzen
15.Jul.03 16:44
0

Hans Kamann (D)
Beiträge: 438
Anzahl Danke: 40
Hans Kamann

Hat schon mal jemand eine fehlende oder nur teilweise vorhandene Rückwand nachgebaut ? Als Bastler fällt mir dazu z.B. dünnes Sperrholz ein weil es sehr gut zu verarbeiten ist.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
Material?
16.Jul.03 15:37

Georg Schön (D)
Beiträge: 268
Anzahl Danke: 26

Ich möchte die Frage erweitern:

Weiß jemand, aus was genau die Rückwände wie gemacht wurden?

Gewöhnliche Pappe war es wohl nicht?. Dazu sind sie doch zu stabil.

Teilweise hatten die Rückwände nicht nur Lochungen, sondern

auch geprägte (?) Versteifungen etc.

Grüße,

Georg Schön



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3

20.Jul.03 12:48

Robert Weiner (D)
Beiträge: 16
Anzahl Danke: 28
Robert Weiner

hallo hans kamann,

zu thema rückwände
ich habe da aus dem müll mir einige alte leitzordner gerettet, und zwar sind das welche
die man in der registratur oder im zeichenbüro früher verwendet hat, die haben seitenwände die
etwas größer als DIN A3 sind.(47x31,5cm)
das material ist eine art gepresster lackkarton, jedenfalss hat er eine seidenmattierte
oberfläche mit sogar manchmal leichtem muster und sieht fast aus wie Hartgummi.
er ist aber diesem rückwandmaterial sehr ähnlich, nur nicht braun sondern grauschwarz oder schwarz.
er ist sehr stabil und gut verarbeitbar auch abwaschbar.

die entsprechenden löcher schlage ich mit passenden locheisen hinein.
die beschriftung, ja, aufwändig könnte man sie bedrucken im siebdruckverfahren, aber ich
mache mir meistens einfach mit dem PC eine beschriftung aus papier in der entsprechenden farbe
und klebe sie darauf, notfalss noch ne schicht mattlack darauf zur sicherung.
es ist sicher nicht orginal aber es sieht sehr sauber aus....

das zeugt hat die richtige größe für einige hochbauten wie ve301b und ein bischen größer, wie seibt roland 23
telefunken virtuos, 337.....usw.

ich wies allerdings nicht ob man das zeug noch irgendwo kaufen kann.....


ciao de rob weiner

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
Rückwände ersetzen
20.Jul.03 17:08

Detlef Boeder (D)
Beiträge: 375
Anzahl Danke: 26
Detlef Boeder

Hallo an Alle,

da würde ich mal bei den Anbietern von den Ersatzrückwänden für die Gemeinschaftsgeräte nachfragen. Da wo die das herhaben, gibts dann auch das Rückwandmaterial vielleicht m x m oder individuell zugeschnitten, vielleicht sogar mit Lochung?

Gruss

D.Boeder

Edit: toten Link entfernt

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
Die etwas andere Rückwand
08.Feb.04 21:12

Werner Hauf (D)
Beiträge: 156
Anzahl Danke: 25
Werner Hauf

Das , was jetzt kommt, soll nur ein Denkanstoß sein.

Da es fast unmöglich ist, eine nachgemachte Rückwand original aussehen zu lassen, bietet sich die Überlegung an, eine Rückwand aus Plexiglas anzufertigen und dann das Gerät umgekehrt ins Regal zu stellen, kann doch auch ein schöner Blickfang sein.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6
Rückwände ersetzen, welches Material?
09.Feb.04 10:12

Herbert Odermatt † 26.Nov.05 (CH)
Beiträge: 100
Anzahl Danke: 24
Herbert Odermatt † 26.Nov.05

Hallo Radiofreunde

In nächster Zeit werde ich wieder einige Rückwände anfertigen müssen, da die leider fehlen. Rückwände haben oft eine Stärke von 2,5 bis 3,5 mm. Die sog. Hartfaserplatte (Pavatex z.B.) ist in einer Dicke von ca. 3 mm im Holzhandel erhältlich und eignet sich sehr gut dazu. Die eine Seite (aussen) ist glatt, die Farbe braun bis dunkelbraun, je nach Hersteller. Das milimeter-genaue Zuschneiden im Fachhandel lohnt sich, kostet zwar etwas, löst aber damit die grösste Schwierigkeit, vorallem beim Gebrauch von grösseren Formaten die exakt sein müssen. Die Bearbeitung mit gut geschärften Bohrern, Oberfräsern, Lochsägen, usw. birgt kaum Probleme. Etwas handwerkliches Geschick im Umgang mit Holz, ist von Vorteil.

Dieses Material wurde in den 60er bis 70er Jahren von vielen Radioherstellern benutzt. Wird selbstverständlich auch im allgem. Möbelbau sehr oft als Rückwand eingesetzt.

Sperrholz in der Dicke und einer ausreichenden Qualität (mehrere verleimte Schichten) ist im Gegensatz zu Pavatex rel. teuer und bringt eigentlich keine Vorteile. Die Bearbeitung ist aufwändiger was die Aussenflächen anbetrifft. So müssen diese vor dem Einfärben erst mit Hartgrund behandelt  (beidseitig wegen dem Durchbiegen) und nachgeschliffen werden. Herr Renz hat als Fachmann sicher noch einige Tipps!

Ein orig. Aussehen zu erreichen wird nur vereinzelt möglich sein (habe bei einem Muster bis zu 660 Löcher gezählt) ist aber auch nicht gefordert. Wichtig ist, dass bei geschlossener Rückwand das Berühren gefährlicher (spannungsführender) Komponenten verhindert wird und eine ausreichende Belüftung des Gerätes gewährleistet ist!

Dank den vielen Fotos im RM.org als Vorlagen, ist ein Nachbau gut möglich. Wünsche nun Allen viel Spass, Geduld und Erfolg bei dieser schönen Tischlerarbeit.

Herzlich grüsst, Herbert Odermatt



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 7
Rückwände ersetzen
23.Aug.04 11:29

Jens Koch (D)
Beiträge: 33
Anzahl Danke: 23
Jens Koch

Guten Tag zusammen,

zum Ersetzen kleinerer Rückwände (z.B. DKE) habe ich den Deckel eines Aktenordners zunächst mit der Papier-Farbkopie einer Originalrückwand bezogen (vollflächig beklebt). Nach 12h Trocknung habe ich mit Schere und einem Schnitzmessersatz von Conrad (Billigware) die Konturen auf einer Holzunterlage herausgearbeitet. Die quadratischen Lüftungsöffnungen habe ich mit einem schmalen Schnitzmesser (Stechbeitelform) und einem Hammer auf einer Holzunterlage herausgearbeitet. Das hat allerdings 3 Abende in Anspruch genommen. Die Schnittkanten wurden von mir mit schwarzer Holzbeize nachgetupft und als Finish die fertige Rückwand hauchdünn mit Streich-Schellack überzogen.

Mit freundlichem Gruß

Jens Koch

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 8
Rückwände ersetzen
23.Aug.04 23:37

Edith Mills (D)
Beiträge: 24
Anzahl Danke: 24
Edith Mills

Kleine Obstkisten haben manchmal Böden aus Hartfaserplatten. Die eignen sich auch für kleine Geräte wie Philettas oder so. Das weitere Vorgehen ist oben schon beschrieben.

Herzliche Grüße

Edith Mills

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 9
Warum ersetzen ? man sollte auch mal im Internet schauen
09.Feb.06 01:35

Hans Stellmacher (D)
Beiträge: 15
Anzahl Danke: 25
Hans Stellmacher

Man sollte da auch mal auf die Suche gehen, denn vieles findet man auch im Internet.

Denn es gibt eine Neue Website die versucht hier zu helfen, aber man sollte sich nicht nur helfen lassen sonder dort auch mitmachen und andern Sammlern helfen.

Hier mal der Link zur Seite:

www . skalenscheiben-rueckwaende . de/

Schön Grüße

Hans

Edit: Link zu skalenscheiben-rueckwaende . de funktioniert nicht mehr

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 10

09.Feb.06 14:57

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 20
Reiner Scholz

Ich habe mir mal im Kunststoffhandel ein Stück Pertinaxplatte gekauft. (Nicht ganz billig) und daraus eine Rückwand für einen SABA 310 gefertigt. Manche Saba Modelle hatten Rückwände aus diesem Material und an anderen Geräten sehen sie nat. ebenfalls perfekt aus. Die RW eines weiteren Gerätes habe ich als Schablone zum Anzeichnen der Löcher benutzt. Man braucht auch hier scharfe Werkzeuge und eine Unterlage, die mit durchgebohrt wird. Das Material splittert leicht.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 11
Rückwände Nachbauen
24.Nov.12 13:56
2556 from 12194

Reinhard Riek (D)
Beiträge: 144
Anzahl Danke: 24
Reinhard Riek

Also, ich würde ebenfalls zu Hartfaserplatten greifen. Es ist mit dem richtigen Werkzeug, einen gut funktioniernden PC und etwas Geschick heutzutge kein Problem mehr, eine Rückwand "original" aussehen zu lassen. Das einzige Problem, das ich dabei noch habe, ist die Frage, woher bekomme ich einen Bohrer für quadratische Löcher? Oder gibt es Fräsköpfe, die quadratische Löcher fräsen können?

Ansonsten sehe ich bei "normalen", runden Löchern keinerlei Problem.....

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 12
Quadratische Löcher
24.Nov.12 15:34
2581 from 12194

Martin Renz (D)
Ratsmitglied
Beiträge: 694
Anzahl Danke: 26
Martin Renz

Quadratische Löcher werden gestanzt. Es gibt heutzutage viele auch kleinere Betriebe, die Sondergehäuse für die Industrie bauen. Diese haben oft eine CNC-Stanzmaschine und sind in der Lage dünnere Platten (3,2mm Hartfaser) beliebig zu perforieren. Eine mit einem CAD-Programm erstellte Datei mit der Geometrie der Löcher ist hilfreich (als dxf oder dwg). Man ist allerdings auf den guten Willen der Unternehmer angewiesen, wenn die Sache nicht zu teuer werden soll ist das kein gutes Geschäft für die Besitzer dieser Maschinen. Ein Blick ins Branchenbuch hilft weiter.

Es gibt übrigens auch tatsächlich Bohrer, die quadratische Löcher bohren können! Diese bestehen aus einem Bohrer für die Kernbohrung und einer quadratischen Stanze drum herum, die unten innen scharf geschliffen wurde. In einem Bohrständer kann man so relativ leicht die Löcher quadratisch bohren.

zu sehen und kaufen ist das zum Beispiel hier

es braucht allerdings noch eine Bohrvorrichtung dazu, wohl auch dort erhältlich

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 13
Hallo Jens, zeigen Sie doch mal...
25.Nov.12 00:07
2683 from 12194

Alfons Lammers (D)
Beiträge: 122
Anzahl Danke: 30
Alfons Lammers

Hallo Jens, zeigen Sie uns  doch mal das Ergebnis Ihrer Arbeit

Wäre das möglich ?

Nette Grüsse Alfons

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 14
Rückwände nachbauen
25.Nov.12 22:58
2807 from 12194

Reinhard Riek (D)
Beiträge: 144
Anzahl Danke: 19
Reinhard Riek

Hallo, Herr Renz

Ich habe mir die von Ihnen empfohlene Seite angesehen, auch berets nachgefragt, die ganze Sache ist doch ziemlich kompliziert. Und ich fürchte, die ganze Vorrichtung übersteigt mein Budget, zumal ich keine Ständerbohrmaschine habe, und alles mit der Handbohrmaschine machen muss. Es gibt hier natürlich auch Hilfsmittel, aber ich werde bei Rückwänden aus Hartfaser bei der guten alten steinzeitmethode bleiben, ich werde die Löcher nämlich viereckig feilen. (bei Holzmaterial wie Hartfaser ist das aufgrund der geringen Härte nicht das Problem, das einzige Probem wäre dann die große Anzahl der Löcher, aber auch dazu fällt mir sicher etwas ein).

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 15
Karosseriepappe
03.Mar.13 15:03
3323 from 12194

Gerhard Wickern (D)
Beiträge: 135
Anzahl Danke: 18
Gerhard Wickern

Hallo zusammen,

für Oldtimerrestauration gibt es sogenannte Karosseriepappe, damit wurde früher z.B. der Kofferraum seitlich ausgekleidet. Es handelt sich dabei um eine ca 2,5 mm starke Pappe, die auf einer Seite mit einer schwarzen, lederartig genarbten Lackschicht kaschiert ist.

Bezüglich Bedruckung wäre es eine Überlegung, eine vorhandene Rückwand einzuscannen und dann auf Fotopapier auszudrucken. Den Ausdruck kann man dann mit Sprühkleber auf die Pappe kleben.

Bezüglich der Löcher ist aber auch aus meiner Sicht Handarbeit angesagt, also Stecheisen und Bohrmaschine.

Wegen des doch großen Aufwandes kommt das ganze sicherlich nur für besonders wertvolle Geräte oder für absolute Lieblinsstücke in Frage.



Herzliche Grüße

Gerhard Wickern

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 16
Laser
03.Mar.13 16:57
3366 from 12194

Reiner Scholz (D)
Beiträge: 292
Anzahl Danke: 22
Reiner Scholz

Die Technik schreitet voran. (3D - Drucker, Laser). Was das Einbringen der Löcher und sonstigen Durchbrüche angeht, würde ich mal Kontakt aufnehmen zur Fa. Laserstyle in Langenfeld. (CO2 - Laser)

Der Inhaber hat offensichtlich ein Faible für die Nöte von Radiosammlern und kann so Einiges zu erschwinglichen Preisen. Über das zu verwendende Material müsste man sich unterhalten.

Es müsste allerdings ein Muster oder eine Zeichnung vorhanden sein.

Gruß

Reiner Scholz

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 17
Rückwand aus Holzpappe, Löcher stanzen und decal-paper
29.Sep.13 00:39
4157 from 12194

Adalbert Gebhart (CH)
Beiträge: 157
Anzahl Danke: 27

Guten Tag die Herren

Da ich das Problem mit fehlender Rückwand auch schon gehabt habe, möchte ich zu diesem Thema noch etwas beisteuern.

Ich habe für die Erstellung einer neuen Rückwand Schwedenpappe (Holzpappe) genommen. Die gibt es im Künstlerbedarf (Boesner oder Gerstecker) in Dicken von z.B. 2 und 3mm und in Grössen ca 1000x800mm oder so.

Dann habe ich den Scan einer Original-Rückwand in Corel Draw genau auf Mass gedehnt (Referenzmasse sind die Abstände der Schraubenlöcher), ausgedruckt und aufgeklebt.

Die Luftlöcher habe ich dann nicht gebohrt sondern gestanzt.

Dazu habe ich einen passenden Rundstahl (unten etwas konkav gemacht) in das Bohrfutter der Ständerbohrmaschine gespannt. Genau darunter ist im Maschinenschraubstock eine Eisenplatte befestigt mit einem gleich grossen Loch.

Dann lassen sich die Löcher in Holzpappe (und auch in Karosseriepappe) recht sauber und schnell stanzen.

Das Ergebnis finde ich nicht ganz unbefriedigend.
Die Aussparungen für Stecker habe ich dann mit der Decoupiersäge ausgeschnitten.

Wenn eine Rückwand nur einzelne Aufdrucke enthält, wie z.B. die Rückwand des Nora Lautsprechers L32 oder die Blech-Rückwand des Mende 169W, könnte ich mir vorstellen, dass man dafür Abziehbildchen (amerikanisch: decals) verwendet.

Es gibt mittlerweile Abziehbilder-Papier (decal-paper) für Laser- oder Tintenstrahldrucker.

Dann kann man die Logos oder Aufschriften mit einem Grafikprogramm entwerfen,  ausdrucken und die decals aufbringen. Das will ich demnächst mal versuchen, aber vielleicht hat ja hier schon jemand damit Erfahrungen gemacht.



Grüsse

Adalbert Gebhart



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 18
Rückwand zusammenstückeln
18.Jun.14 10:49
5052 from 12194

Gerhard Wickern (D)
Beiträge: 135
Anzahl Danke: 20
Gerhard Wickern

Hallo zusammen,

ein großes Problem beim Nachfertigen von Rückwänden sind die gelochten Bereiche. Ich habe dazu jetzt noch einen neuen Vorschlag. Wenn man im Internet keine passende Rückwand findet, weil z.B. das Modell nicht so häufig geferigt wurde, kann man versuchen, sich eine annähernd richtige Rückwand aus Teilen einer Rückwand von einem anderen Gerät zusammenzustückeln. Dazu besorgt man sich eine ungefähr ähnliche Rückwand von einem häfig gebauten Gerät (häufig angebotene Rückwand) und schneidet sich entsprechend gelochte und ungelochte Bereiche passend für die neue Rückwand aus. Die Stücke kann man mit Weissleim gut stumpf zusammenkleben. Dabei sollte man die Klebefuge auf beiden Seiten mit Tesafilm abkleben und mit Beilageholz und Schraubzwingen zusammenpressen.

Dann kann man mit Stecheisen und Minischleifer die Öffnungen für Anschlüsse und Sichtfenster einbringen. Scharfes Werkzeug ist hier von Vorteil, weil die Pappe zum Ausfransen neigt. Dann das ganze neu braunrot (oder auch anders) überlackieren, damit die alte Beschriftung und die Klebefugen nicht mehr zu sehen sind.

Für die neue Beschriftung habe ich es mir einfach gemacht und die Beschriftung von einem Schwestergerät eingescannt und auf Papier ausgedruckt und aufgeklebt. Hier kann man natürlich mehr Aufwand betreiben und richtige Decals verwenden, die gibt es z.B. auch in Golddruck. Aber mir ging es erstmal um eine technisch funktionierende Rückwand.



Hier ein paar Bilder dazu.

1. der zusammengsetückelte Rohling

2. das fertig lackierte Teil

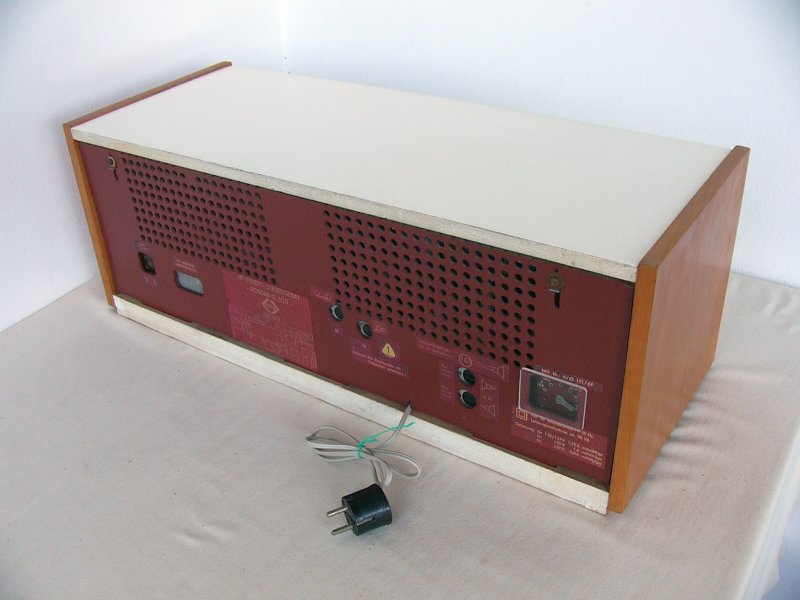

3. Gerät mit der Ersatzrückwand

4. Schwestergerät mit Originalrückwand



Herzliche Grüße

Gerhard Wickern



Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
