So funktioniert ein "Super" 1937

Moderators:
Ernst Erb Martin Renz Vincent de Franco Miguel Bravo-Cos Alessandro De Poi Heribert Jung Bernhard Nagel Eilert Menke

Please click the blue info button to read more about this page.
Forum » In General » So funktioniert ein "Super" 1937

Jens Dehne

Editor
D  Articles: 659
Schem.: 153
Pict.: 313
27.Jan.04 15:41

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   1

Hallo Radiofreunde,

für alle, die noch nicht wissen, wie ein "Superhet" funktioniert.

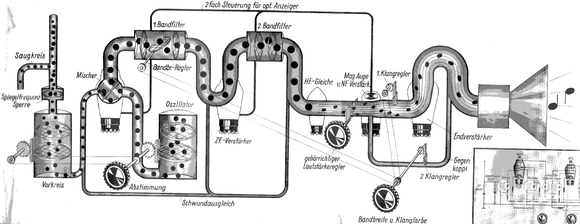

Ich habe hier in meinen "Graetz" - Unterlagen diese herrliche Darstellung aus dem Jahre 1937 gefunden.

Viele Sammlergrüße aus Erfurt

Jens Dehne

Ernst Erb
Ernst Erb
Officer
CH  Articles: 5692
Schem.: 13756
Pict.: 31072
27.Jan.04 17:02

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   2

Diesen Ablauf des Supers Modell 48 von 1938/39 gibt es im Radiokatalog auf Seite 110 in Farbe - und auf der gleichen Seite der Ablauf für einen Geradeaus-Empfänger, nämlich des Modelles 46 von der gleichen Saison. Dazwischen liegt der Schaltplan als Vergleich des 46GW. Der Super hat Bandbreitenregelung. Das Detailbild unten rechts erstreckt sich natürlich über alle Röhren.

Wenn wir Glück haben, dann ladet Jens Dehne seinen Ablauf als "techn. Unterlage" (PNG oder GIF) auf das Modell? Schön wäre der Artikel auf dem Modell gewesen, weil auf "ewig dort einsehbar". Hier geht er leider unter.
