Hallo,

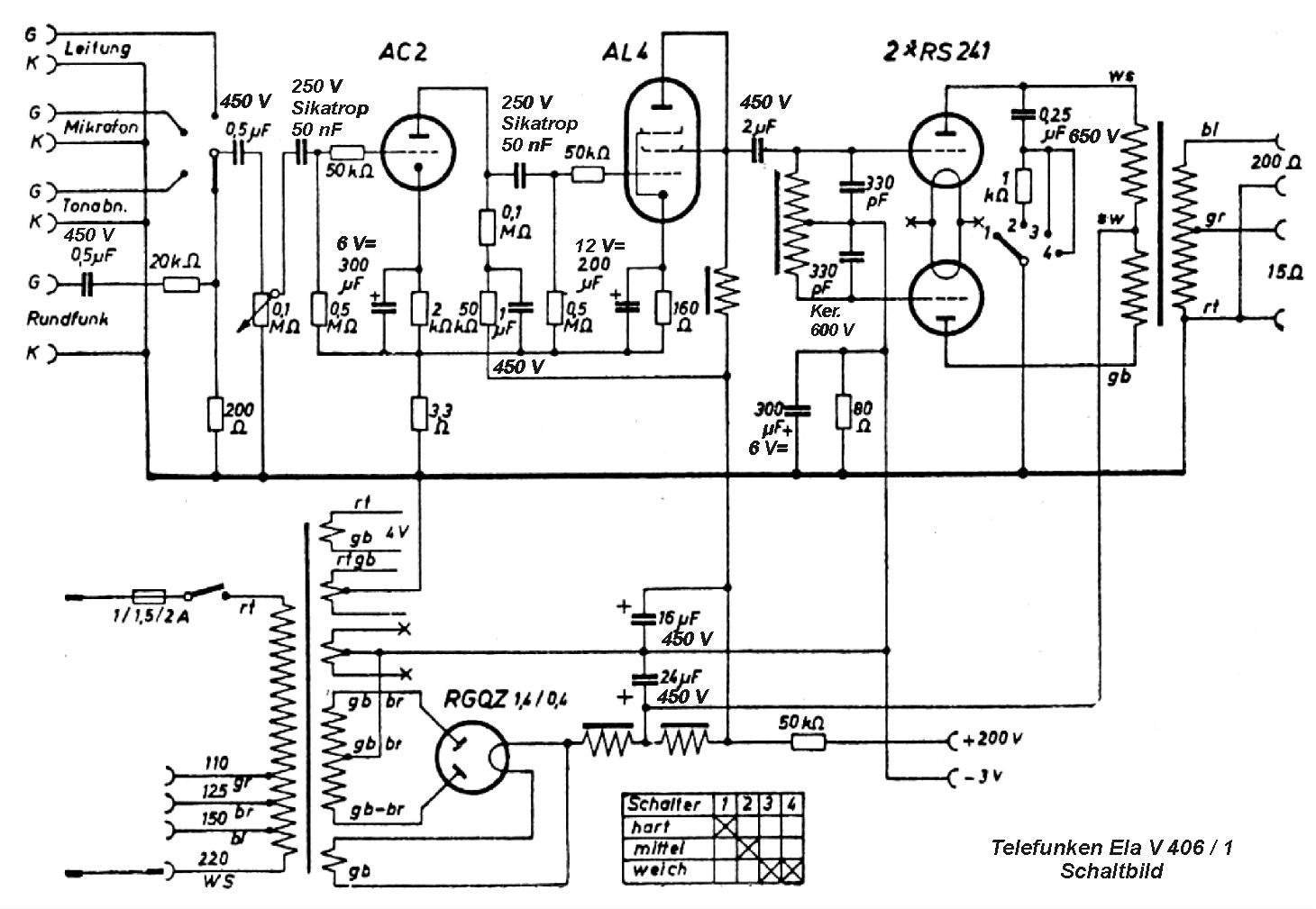

bei der Ansicht des Schaltplanes zum Telefunken Ela V 406/1 ist mir ein Fehler

aufgefallen. Der Kondensator parallel zum 80 Ohm Widerstand (- 3 V Anschluß)

darf nicht 300 pF sondern muss 300 µF / 6 V sein.

Wenn gewünscht, stelle ich den geänderten Schaltplan gern ein.



Mfg Peter Nitzschmann
