Hallo,

habe eine mir unbekannte Röhre gefunden. Diese ist mit hoher Wahrscheinlichkeit eine Triode, die Heizung habe ich mit 6,3 Volt und 310 mA gemessen.

Die Stiftbelegung:

1- g1

2-k,m

3,4 - f

5,6 - i.V.

7 - a

Seltsam ist der stabile Bügel im Innerem der Röhre.

Ein Schriftzug ist noch gut zu lesen U6010002 und oben drauf die Nummern 358.

Im Glasboden (wo sich z.B. bei anderen Röhren die TFK Raute befindet) steht eine 27, die aber von innen

richtig zu lesen ist.

Kann jemand die Type nennen ?

Vielen Dank

Klaus Bayer

Attachments:

This article was edited 27.Jul.09 21:40 by Klaus Bayer .

Jacob Roschy
Jacob Roschy
Moderator
D  Articles: 1742
Schem.: 17
Pict.: 69
27.Jul.09 22:20

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   2

 Hallo Herr Bayer,

das ist eine EBC90 oder EBC91. Der obere Teil dieses seltsamen Bügels sind die beiden Dioden.

Wegen dieses elektrisch nicht sonderlich zweckmäßigen Bügels nenne ich diese Röhre "Triode mit Kapazitäts- Dioden".

M. f. G. J. R.




Bernhard Nagel
Bernhard Nagel
Officer
D  Articles: 1598
Schem.: 2398
Pict.: 7140
27.Jul.09 22:26

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   3

Die Ansicht Ihrer Röhre zeigt gute Übereinstimmung mit der Type EBC91, es müssten dann 2 von diesen "Bügeln" vorhanden sein. Dies sind die beiden Anodenbleche der Diodenstrecken. Vergleichen Sie einmal Ihre Röhre mit den Ansichten auf der Modellseite.

Bernhard Nagel

Wolfgang Bauer
Wolfgang Bauer

A  Articles: 2463
Schem.: 14055
Pict.: 6955
28.Jul.09 08:52

Count of Thanks: 9
Reply  |  You aren't logged in. (Guest)   4

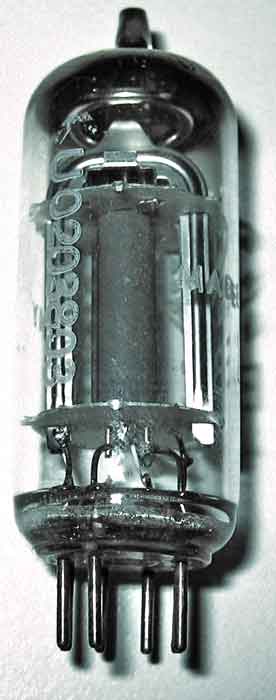

Es ist sicher eine Telefunken EBC91, ersichtlich an der senkrechten Codenummer und dem Getterring oben.

MfG. WB.

Attachments:

Klaus Bayer
Klaus Bayer

D  Articles: 251
Schem.: 18
Pict.: 77
28.Jul.09 09:51

Count of Thanks: 6
Reply  |  You aren't logged in. (Guest)   5

Hallo,

die Röhre ist die von Herrn Bauer gezeigte.

Vielen Dank an Alle für die schnelle Hilfe.

Die Konstruktion ist schon etwas abenteuerlich, bei genauem Hinsehen und den Tipps, kann man diesen Bügel als zweigeteilt und jeweils links und rechts der überstehenden Katode sehen.

Viele Grüße

Klaus Bayer
