For model Antennen-Mastverstärker AMV1 1185.151, Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

Country:  Germany
Manufacturer / Brand:  Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Brand

VEB Antennenwerke Bad Blankenburg; Bad B.
Year: 1956 Category: RF (Radio Frequency-) Amplifier
Valves / Tubes 2: ECC84 or PCC84 EZ80
Main principle Radio Frequency Amplification only
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Antennen-Mastverstärker AMV1 1185.151 - Antennenwerke Bad Blankenburg
Material Metal case
Shape Miscellaneous shapes - described under notes.
Notes

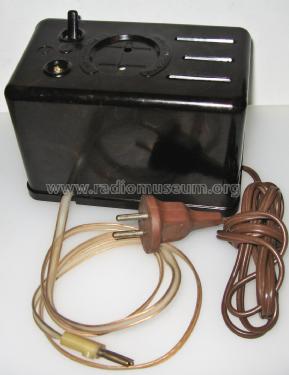

Antennenverstärker zur Montage am Antennenmast. Lieferbar für Band I und Band III jeweils für einen Kanal sowie Band II (UKW). Verstärkung 20 ... 15 db (abfallend nach hohen Frequenzen). Speisung über Koaxial-Antennenkabel 60 Ω aus dem Netzteil beim Empfänger mit 42 V.

Je nach Kanal wird eine gesonderte Modellnummer vergeben von 1185.151 (Kanal 1) bis 1185.168 (Kanal 11).

Net weight (2.2 lb = 1 kg) 2.3 kg / 5 lb 1.1 oz (5.066 lb)
Mentioned in -- Original-techn. papers. (Katalog 1956)
Literature/Schematics (1) Radio und Fernsehen (DDR) (1958, Heft 21)

Model page created by Mario Spitzer. See "Data change" for further contributors.
