Mehrbereichsverstärker MBV 3214.01

Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 1649267) RF-Ampl.
Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 1650402) RF-Ampl. Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 1650403) RF-Ampl.
Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 2054833) RF-Ampl. Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 2054834) RF-Ampl.
Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 2105041) RF-Ampl.
Use red slider bar for more.

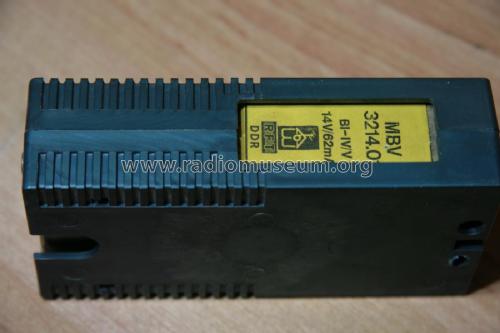

Mehrbereichsverstärker MBV 3214.01; Antennenwerke Bad (ID = 1650402) RF-Ampl.
Antennenwerke Bad: Mehrbereichsverstärker MBV 3214.01 [RF-Ampl.] ID = 1650402 737x1400
Select picture or schematic to display from thumbnails on the right and click for download.
For model Mehrbereichsverstärker MBV 3214.01, Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

Country:  Germany
Manufacturer / Brand:  Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Brand

VEB Antennenwerke Bad Blankenburg; Bad B.
Year: 1978 Category: RF (Radio Frequency-) Amplifier
Semiconductors (the count is only for transistors) 4: GF147 SF245 КТ368 КТ610А
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Powered by external power supply or a main unit. / 14 DC Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Mehrbereichsverstärker MBV 3214.01 - Antennenwerke Bad Blankenburg
Material Modern plastics (no Bakelite or Catalin)
Notes

Antennenverstärker MBV 3214.01, entweder zum abgesetzten Betrieb mit mitgeliefertem 14-V-Netzteil  3212.02  oder auch direkt miteinander gekoppelt für kleine Gemeinschaftsanlagen.
3 Eingänge für Bereich I/II - Kanal 2-4/UKW 21/19 dB; Bereich III Kanal 5-12 23 dB; Bereich IV/V - Kanal 21-60 23 dB. Ein Ausgang, 75-Ω-Koax-Anschlüsse. Handelsschlüssel-Nr. 7162200, Artikel-Nr.309700.

Erste Bauausführung 1978. Weiterentwicklungen mit gleicher Funktion und gleichem Aussehen erhalten eine andere Zusatzbezeichnung, z.B. MBV 3214.05

Price in first year of sale 235.00 DM
Collectors' prices
Mentioned in - - Manufacturers Literature (Beschreibung mit Montageanleitung)
