• Year
  • 1986
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 100075

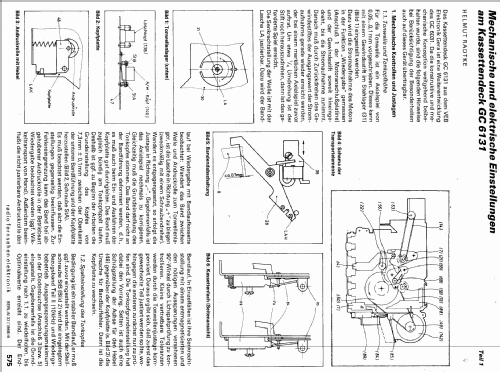

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 28
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Cassette-Recorder or -Player
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org

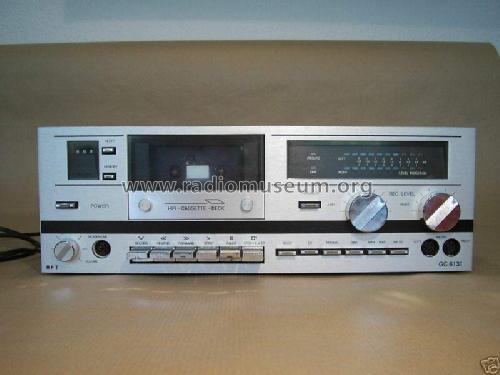

  • Model: Geracord GC6131 - Elektronik Gera, VEB, Ostd. D
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 390 x 130 x 272 mm / 15.4 x 5.1 x 10.7 inch
  • Notes
  • HiFi-Kassettendeck, Nachfolger des GC6031; 4,76 cm/s, Fe/Cr-Kassetten, bei Cr Übertragungsbereich 35-14000 Hz. 16 Schaltkreise, 23 LED. Rauschminderungssysteme RVS und DNR, schaltbares MPX- Filter, Anschlüsse für Mikrofon und für Kopfhörer auf der Frontseite, Radio und Phono an der Rückseite. Mithörkontrolle über Kopfhörer.
  • Net weight (2.2 lb = 1 kg)
  • 4.8 kg / 10 lb 9.2 oz (10.573 lb)
  • Price in first year of sale
  • 1,400.00 DM
  • Source of data
  • -- Collector info (Sammler)
  • Mentioned in
  • Sortimentskatalog Elektroakustik (DDR, 1987)
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Geracord is part of the collections of the following members.

Museums

The model Geracord can be seen in the following museums.

Literature

The model Geracord is documented in the following literature.

 Forum

Forum contributions about this model: Elektronik Gera, VEB: Geracord GC6131

Threads: 1 | Posts: 1

Ein GC 6131 brachte bei der Wiedergabe einen sauberen Ton an der Kopfhörer-Buchse an der Front, aber nichts an den rückwärtigen DIN-Buchsen. Die Aussteuerungsanzeige leuchtet. Eine DIN-Buchse machte einen wackeligen Eindruck.

Ein genaueres Betrachten der Lötstellen der Buchsen zeigte, das diese durch mechanische Belastung (häufiges Stecken) "entlötet" waren. Sowohl die Masse- als auch die NF-führenden Anschlüsse steckten lose in der Platine.

Mit dem Nachlöten dieser Anschlüsse war die Instandsetzung erfolgreich beendet.

Uwe Ronneberger, 29.Oct.11
