• Year
  • 1950
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 255586
    • Brand: RF, VEB (K) Elektroakustik

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 200; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 25 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org

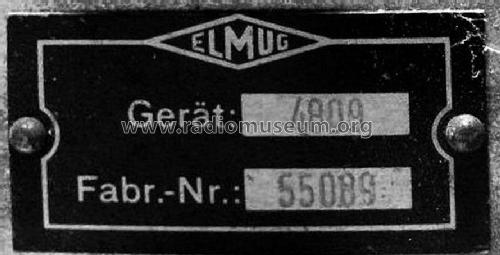

  • Model: Einschub-Verstärker 4809 - ELMUG, Elektromechanik und Ger
  • Shape
  • Chassis only or for «building in»
  • Notes
  • 25-W-Verstärker-Chassis 4809, auch als Kofferverstärker R4809 ausgeliefert.
    Überblendpotenziometer. Eingänge: Mikrofon, Radio, Phono umschaltbar.
    Ausgang: 400 Ω.  Auch mit EZ12 statt AZ12 ausgeliefert (s. Schaltbild).
