50W-Leistungs-Verstärker V150 Typ 8321.6-1...3

50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 2485585) Ampl/Mixer

50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 2485586) Ampl/Mixer

50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 2487531) Ampl/Mixer
50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1629002) Ampl/Mixer 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1043002) Ampl/Mixer
50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1836365) Ampl/Mixer 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1836454) Ampl/Mixer
50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1836451) Ampl/Mixer 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1836452) Ampl/Mixer
50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1909572) Ampl/Mixer
Use red slider bar for more.
50W-Leistungs-Verstärker V150 Typ 8321.6-1...3; Funkwerk Kölleda, (ID = 1629002) Ampl/Mixer
Funkwerk Kölleda,: 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3 [Ampl/Mixer] ID = 1629002 933x383
Select picture or schematic to display from thumbnails on the right and click for download.
For model 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3, Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.):

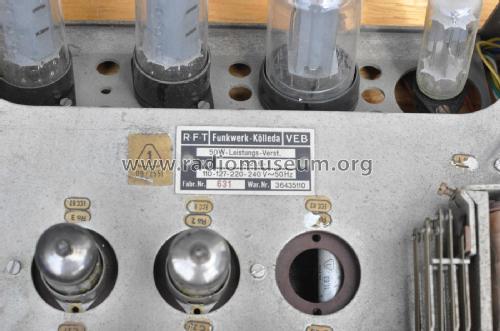

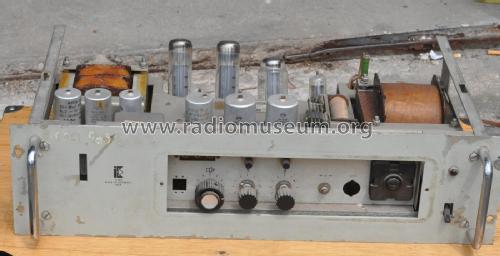

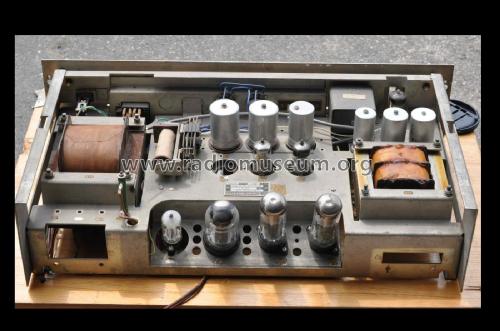

fotografiert im 'Funkwerkmuseum Kölleda'

Country:  Germany
Manufacturer / Brand:  Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)
Year: 1962 ? Category: Audio Amplifier or -mixer
Valves / Tubes 8: ECC83 ECC83 ECC82 EL34 EM84 EL34 EYY13 EYY13
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 50 W (unknown quality)
from Radiomuseum.org Model: 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3 - Funkwerk Kölleda, VEB, RFT, -
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 520 x 134 x 320 mm / 20.5 x 5.3 x 12.6 inch
Notes

NF-Leistungsverstärker V 150,
Röhrenverstärker in 100-V-Technik für Ela-Anlagen mit Lautstärke-, Höhen- und Tiefenregler.  Zwei Eingänge, frontseitig umsteckbar.
Schaltungsart: Gegentakt-Endstufe

Eingang 1: 100mV, unsymmetrisch, 100 kΩ
Eingang 2: 500mV, trafosymmetrisch, 10 kΩ, für 1-Volt-Technik
Frequenzbereich: 30 Hz ... 20 kHz, ± 1,5 dB
Fremdspannungsabstand: > 66 dB
Tiefenregelung (50 Hz): +12 dB ... -14 dB
Höhenregelung (5 kHz): +12 dB ... -12 dB
Ausgangsleistung: 50 Watt an 200 Ω
Fernsteuerung: Relais-schaltbare Anoden-/ Schirmgitterspannung (Bereitschaftsbetrieb)

Ausführung als Einschubverstärker mit Chassis nach DIN 41490.

Es sind 3 verschiedene Varianten bekannt:

  1. 8321.6-1 für den Einbau in Gestelle der Normalfertigung, Anschlüsse über drei 16-pol. Messerleisten,
  2. 8321.6-2 für den Einbau in Schiffsanlagen (Gummidichtungen für Schwallwasserschutz), Anschlüsse über drei 20-pol. Messerleisten,
  3. 8321.6-3 für den Einbau in Einzelgehäuse, z.B. Typ 4052 mit 4-Tastenschalter vorn für die Eingangsquellen, Anschlüsse über drei 16-pol. Messerleisten, Frontplatte wie 6-1.

Daten siehe Handbuch. In der Literatur gibt es unterschiedliche Schreibweisen für die Versionen mit gleicher Bedeutung, z.B. 8321.006-0001 oder 8321.6-1.

Net weight (2.2 lb = 1 kg) 15 kg / 33 lb 0.6 oz (33.04 lb)
Source of data -- Original-techn. papers.
Literature/Schematics (1) Radio und Fernsehen (DDR) (Ausgabe 8/1962 Seite 234)
Documents about this model
  Handbuch Leistungsverstärker 50 W; V150 Typ 8321.6-1...3 2458 KB

Model page created by Martin Renz. See "Data change" for further contributors.



All listed radios etc. from Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)
Here you find 125 models, 100 with images and 42 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Funkwerk Kölleda,: 50W-Leistungs-Verstärker V150 Typ 8321.6-1...3
Threads: 2 | Posts: 2
Hits: 1209     Replies: 0
funkwe-kol: 8321.6-1; V150 Kölleda / Handbuch Scans
Stefan Mittler
24.May.15
  1

Guten Tag,

ich habe gerade mein erstes Modell angelegt.

Leider ist der Schaltplan durch das Komprimieren etwas unleserlich geworden, kann aber gerne in hoher Auflösung per EMail verschickt werden, ebenso die 15-seitige Beschreibung (18Mb.)

Grüsse,

Stefan Mittler



P.S.: Ich suche übrigens aktuell noch einen Kölleda

Kraftverstärker 25 Watt 8321.5








Hits: 1686     Replies: 0
funkwe-kol: 8324.890 (V 150); Leistungsverstärker 50
Martin Renz
07.Apr.09
  1

Hier die Beschreibung und Bedienanleitung zum Gerät. (Scan von einer Kopie des Originals). Das Dokument ist nach Stichwörtern durchsuchbar. Der Schaltplan ist bei den technischen Unterlagen herunterladbar.
