Accoppiatore per radioricevitori G9173

Accoppiatore per radioricevitori G9173; Geloso SA; Milano (ID = 1397147) Misc
Accoppiatore per radioricevitori G9173; Geloso SA; Milano (ID = 1393294) Misc Accoppiatore per radioricevitori G9173; Geloso SA; Milano (ID = 1393297) Misc
Accoppiatore per radioricevitori G9173; Geloso SA; Milano (ID = 1393299) Misc
Use red slider bar for more.
Accoppiatore per radioricevitori G9173; Geloso SA; Milano (ID = 1393294) Misc
Geloso SA; Milano: Accoppiatore per radioricevitori G9173 [Misc] ID = 1393294 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Accoppiatore per radioricevitori G9173, Geloso SA; Milano

Country:  Italy
Manufacturer / Brand:  Geloso SA; Milano
Year: 1964 Category: Miscellaneous (Other, Various) - see notes
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Accoppiatore per radioricevitori G9173 - Geloso SA; Milano
Material Bakelite case
Notes

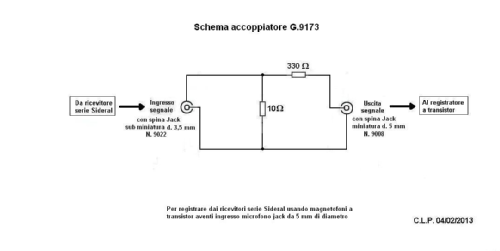

Accoppiatore per radioricevitori N.9173 produzione Geloso del 1964. Serve per collegare un radioricevitore Geloso serie Sideral con un registratore a transistor avente ingresso micro con jack 5 mm di diametro consentendo così di effettuare la registrazione dei programmi radio. All'ingresso del dispositivo vi è un jack subminiatura da 3,5 mm (n. cat. Geloso 9022), mentre in uscita vi è un jack miniatura da 5 mm (n. cat. Geloso 9008). Da notare il collegamento particolare delle masse dei jack (vedi schema).

Literature/Schematics (1) Bollettino Tecnico Geloso (n. 92, primavera 1964)

Model page created by Carlo La Perna. See "Data change" for further contributors.
