Hausanschlussverstärker HAV-230.40

Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2585002) RF-Ampl. Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2585004) RF-Ampl.
Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2585003) RF-Ampl. Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2585005) RF-Ampl.
Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 915331) RF-Ampl. Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 915329) RF-Ampl.
Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 915330) RF-Ampl. Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2051268) RF-Ampl.
Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2051269) RF-Ampl.
Use red slider bar for more.
Hausanschlussverstärker HAV-230.40; Häberle & Co., F.G. (ID = 2585002) RF-Ampl.
Häberle & Co., F.G.: Hausanschlussverstärker HAV-230.40 [RF-Ampl.] ID = 2585002 1399x2084
Select picture or schematic to display from thumbnails on the right and click for download.
For model Hausanschlussverstärker HAV-230.40, Häberle & Co., F.G. (EGB); Burgstädt (Ostd.):

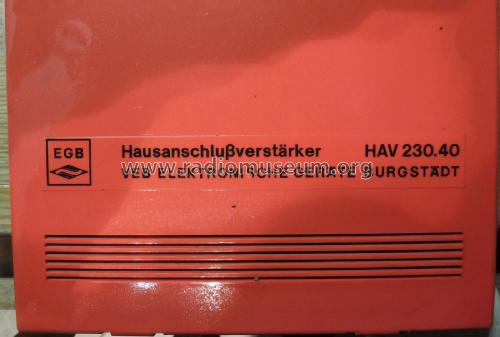

HAV 230 40 Front

Country:  Germany
Manufacturer / Brand:  Häberle & Co., F.G. (EGB); Burgstädt (Ostd.)
Year: 1983 ? Category: RF (Radio Frequency-) Amplifier
Semiconductors (the count is only for transistors) 7:
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Hausanschlussverstärker HAV-230.40 - Häberle & Co., F.G. EGB;
Material Moulded (Bakelite or Plastics)
Dimensions (WHD) 285 x 185 x 65 mm / 11.2 x 7.3 x 2.6 inch
Notes Hausanschlussverstärker für mehrere ankommende HF-Rundfunk- und Fernsehsignale über ein 75-Ohm-Koaxialkabel (47 - 230 MHz ).
Ein Ausgang 75 Ohm. Eingangspegelregelung in 3 Bereichen möglich: BI: 47 - 68 MHz, UKW: 87,5 - 104 MHz, BIII: 174 - 230 MHz.
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)

Model page created by Volker MARTIN. See "Data change" for further contributors.
