Zusatz-Lautsprecher unbekannt
Mende - Radio H. Mende & Co. GmbH, Dresden
- Country
- Germany
- Manufacturer / Brand
- Mende - Radio H. Mende & Co. GmbH, Dresden
- Year
- 1946 ?
- Category
- Loudspeaker, headphone or earphone
- Radiomuseum.org ID
- 361148
-
- Brand: System Günther
Netzteil zur Versorgung der Feldspule.
Netzteil
- Number of Transistors
- Semiconductors
- Selengleichrichter
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110/220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 13 cm = 5.1 inch
- Material
- Wooden case
- from Radiomuseum.org
- Model: Zusatz-Lautsprecher unbekannt - Mende - Radio H. Mende & Co.
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 340 x 300 x 150 mm / 13.4 x 11.8 x 5.9 inch
- Notes
-
Elektrodynamischer Lautsprecher mit Anpassübertrager im Holzgehäuse, eingebautes Stromversorgungsteil mit Selengleichrichter zur Bereitstellung der Erregerleistung. Keine galvanische Netztrennung.
Feldspule 3 kΩ 3 W, Anpassung 7 kΩ, Schwingspule 5 Ω.
Verschiedene Ausführungen des Lautsprecher-Systems und des Netzteils sind bekannt.

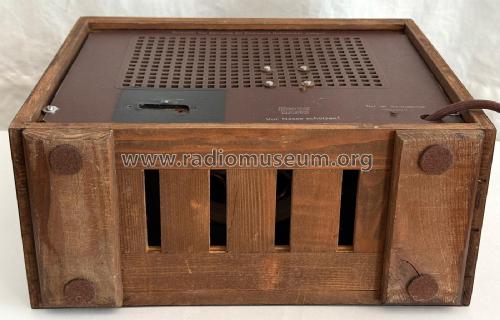

Aufbau Gehäuse und Rückwand sind ähnlich zum Mende EWM 01 ausgeführt.
- Net weight (2.2 lb = 1 kg)
- 3 kg / 6 lb 9.7 oz (6.608 lb)
- Author
- Model page created by Bernhard Nagel. See "Data change" for further contributors.
- Other Models
-
Here you find 317 models, 284 with images and 207 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Collections
The model Zusatz-Lautsprecher is part of the collections of the following members.
Forum contributions about this model: Mende - Radio H.: Zusatz-Lautsprecher unbekannt
Threads: 1 | Posts: 5
Werte Sammlerfreunde,
ich habe hier eine Lautsprecherbox, die ich nicht richtig zuordnen kann. Ein recht schlicht und einfach gehaltenes Gehäuse mit einem Lautsprecher darin, ähnlich DKE aus Pappe, kleiner und natürlich elektrodynamisch. Auf der Rückwand steht nur Mende. Es gibt leider kein Typenschild oder eine Seriennummer. Einziger Hinweis ist vielleicht das Herstellungsdatum des Elektrolytkondensators - 04/46. Kann jemand nähere Angaben zu dieser Lautsprecherbox machen? Wurde dieses Gerät tatsächlich kurz nach dem Krieg von Mende Dresden gefertigt? Oder doch später dann von Nordmende? Wer kann genauere Angaben machen?
MfG M. Böhme
Mario Böhme, 28.Mar.25
