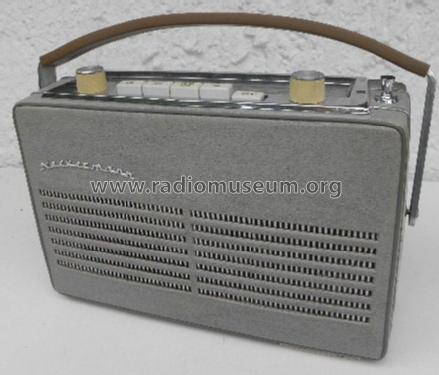

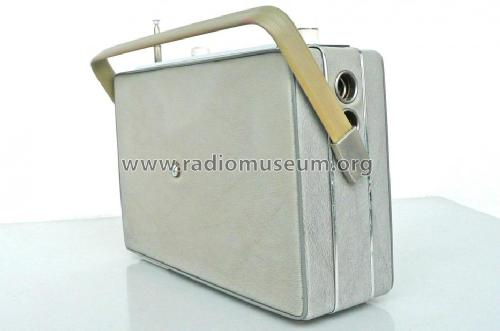

For model Auto-Koffersuper 822 Y 18 Type 1069310, Neckermann-Versand KG; Frankfurt a.M.:
Seriennummer 564667

Country:  Germany
Manufacturer / Brand:  Neckermann-Versand KG; Frankfurt a.M.
Brand

Twen Tone
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF135 AF137 AF136 AF138 AF137 2SB54 2SB54 AC117 AC117 1N60 1N60 1N60 OA172 OA172 BA124 1,4-St10
schematic requested
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)
Tuned circuits 7 AM circuit(s)     14 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 2 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical / Ø 10 cm = 3.9 inch
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Auto-Koffersuper 822 Y 18 Type 1069310 - Neckermann-Versand KG;
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 280 x 180 x 90 mm / 11 x 7.1 x 3.5 inch
Notes

Neckermann Katalog Nr. 169 vom 1.9.1965

Holzgehäuse mit Kunstlederbezug in Lederimitat-Optik,
Farben: silbergrau (06) oder kroko(92);
UKW-AFC zuschaltbar; geeichte Radio Luxemburg-Markierung im 49m-Band;
bei Autobetrieb Ausgangsleistung 1,7W; Buchse für Autohalterung auf der Unterseite.
Anschlüsse: Aussenantenne (Koax), Netzteil (für Hohlstecker), TA/TB (DIN 5-pol).Batteriefach von aussen zugänglich.
Hersteller: Südfunk-Apparatebau, Dr. Ing. Robert Ott; Stuttgart Typ Nummer 1069310

Tastenfolge: LW, MW, AUTO/AFC, KW, UKW

3-Transistor-UKW-Tuner, die erste FM-ZF-Stufe ist Bestandteil der UKW-Box.

Auf der Hauptplatine wurden die ersten beiden (ZF)-Verstärkertransistoren bei FM-Betrieb nun statt in Basisschaltung in neutralisierter Emitterschaltung betrieben.

Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Price in first year of sale 225.00 DM
Source of data - - Data from my own collection
Literature/Schematics (1) Neckermann-Katalog Nr.169

Model page created by Klaus-Hartwig Müller. See "Data change" for further contributors.
