• Year
  • 1949–1965
perfect model
  • Category
  • Microphone or Pick-up element
  • Radiomuseum.org ID
  • 71590

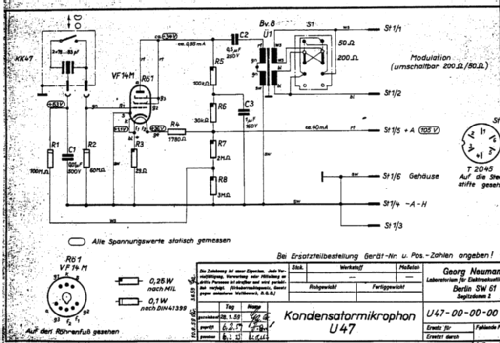

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Valves / Tubes
  • VF14
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / DC: 105 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Kondensatormikrofon U47 - Neumann, Georg, Laboratorium f
  • Dimensions (WHD)
  • 63 x 245 x 63 mm / 2.5 x 9.6 x 2.5 inch
  • Notes
  • Röhren-Kondensatormikrofon. Richtcharakteristik Niere und Kugel umschaltbar. Empfindlichkeit bei Niere 2,5 mV/µbar, bei Kugel 1,4 mV/µbar. Mikrofonkapsel: M7.
    Betriebspannung 105 V aus Netzgerät NG.

    Das ausschliesslich bei Neumann gefertigte Mikrofon wurde auch von Telefunken als U47(M) vertrieben.

    Siehe auch den ähnlichen Nachfolger in FET-Transistor-Technik U47 fet ab 1972

  • Net weight (2.2 lb = 1 kg)
  • 0.7 kg / 1 lb 8.7 oz (1.542 lb)
  • Price in first year of sale
  • 440.00 DM
  • Mentioned in

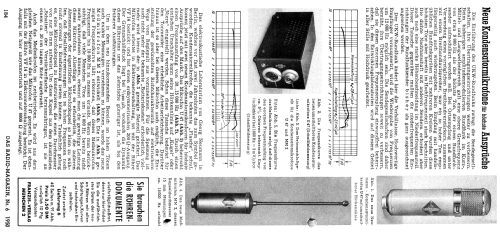

  • -- Original prospect or advert
  • Literature/Schematics (2)
  • Radio-Mentor (7/1949 S.312, Neuheit techn. Export-Messe Hannover)
  • Author
  • Model page created by Werner Raacke. See "Data change" for further contributors.
