Luxus-Super 439-U Type 1939

Luxus-Super 439-U; Radione RADIO (ID = 22118) Radio

Luxus-Super 439-U; Radione RADIO (ID = 22119) Radio

Luxus-Super 439-U; Radione RADIO (ID = 288789) Radio
Luxus-Super 439-U; Radione RADIO (ID = 576640) Radio Luxus-Super 439-U; Radione RADIO (ID = 2006572) Radio
Luxus-Super 439-U; Radione RADIO (ID = 655905) Radio Luxus-Super 439-U; Radione RADIO (ID = 655906) Radio
Luxus-Super 439-U; Radione RADIO (ID = 489796) Radio Luxus-Super 439-U; Radione RADIO (ID = 655902) Radio
Luxus-Super 439-U; Radione RADIO (ID = 655903) Radio Luxus-Super 439-U; Radione RADIO (ID = 711596) Radio
Luxus-Super 439-U; Radione RADIO (ID = 2007645) Radio Luxus-Super 439-U; Radione RADIO (ID = 294776) Radio
Use red slider bar for more.
Luxus-Super 439-U; Radione RADIO (ID = 576640) Radio
Radione RADIO: Luxus-Super 439-U [Radio] ID = 576640 732x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model Luxus-Super 439-U Type 1939, Radione (RADIO Nikolaus Eltz); Wien

Country:  Austria
Manufacturer / Brand:  Radione (RADIO Nikolaus Eltz); Wien
Year: 1938/1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EK2 EF9 CBL1 CY1 EM1 U1230-4
Main principle Superheterodyne (common); ZF/IF 128,5 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Luxus-Super 439-U [Type 1939] - Radione RADIO Nikolaus Eltz;
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 455 x 330 x 280 mm / 17.9 x 13 x 11 inch
Notes Variable Bandbreite
Net weight (2.2 lb = 1 kg) 9.5 kg / 20 lb 14.8 oz (20.925 lb)
Price in first year of sale 258.00 RM
External source of data E. Erb 3-907007-36-0
Source of data Handbuch WDRG 1938 / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Radione (RADIO Nikolaus Eltz); Wien
Here you find 513 models, 356 with images and 316 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Radione RADIO: Luxus-Super 439-U
Threads: 2 | Posts: 3
Hits: 1274     Replies: 1
radione: Elko Schirmgitter CBL1
Walter Barteczek
25.Jun.16
  1

Ich sehe gerade eher zufällig, dass der fragliche 6µF Elko im Schaltbild des 439A Modells eingetragen ist. Er ist aber definitiv auch in meinem Modell 439U vorhanden, wie auch ein Audioausgangstransformator. Mit Abweichungen von den hinterlegten Schaltbildern muss also gerechnet werden.

Gruss

Walter Barteczek

Wolfgang Bauer
26.Jun.16
  2

Sg. Herr Barteczek,

Sie haben vollkommen recht.
Bei diesem Modell ist der Schaltplan ID= 22119 falsch gezeichnet.
Da fehlt der Ausgangstransformator. Der richtige Schaltplan ist der ID= 288789.

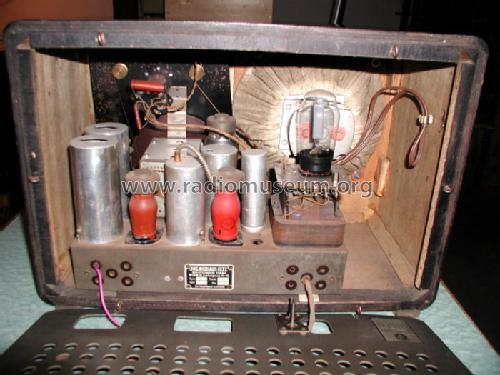

Weiters sind die Bilder ID= 294776, 294773 und 294775 hier falsch.
Diese zeigen das Modell 439-A Type 1939.

MfG. WB.


Hits: 1141     Replies: 0
radione: Vorsicht bei der Reinigung
Walter Barteczek
25.Jun.16
  1

Aus eigener Erfahrung muß ich hier den Hinweis geben, dass bei der Reinigung der Skalenscheibe im Bereich der weissen Beschriftung besonders aufgepasst werden muss, da sich die Farbe schon bei klarem Wasser auflösen kann. Die rote und grüne Farbe ist dagegen gegen Wasser resistent.

Unter dem Chassis befindet sich - besonders unzugänglich - in der Nähe der Endröhre CBL1 ein 6µF Elko, der die Schirmgitterspannung sieben soll. Dieser dritte Elko, der im Schaltbild fehlt, wird bei der Restaurierung gerne übersehen.

Gruss

Walter Barteczek


Radione RADIO: Luxus-Super 439-U
