Cabinet FET861A

Cabinet FET861A; Rafena Werke (ID = 2528966) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63583) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63584) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63585) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63586) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63623) TV Radio

Cabinet FET861A; Rafena Werke (ID = 63624) TV Radio

Cabinet FET861A; Rafena Werke (ID = 1703979) TV Radio
Cabinet FET861A; Rafena Werke (ID = 63732) TV Radio Cabinet FET861A; Rafena Werke (ID = 121411) TV Radio
Cabinet FET861A; Rafena Werke (ID = 121412) TV Radio Cabinet FET861A; Rafena Werke (ID = 735023) TV Radio
Cabinet FET861A; Rafena Werke (ID = 1081949) TV Radio
Use red slider bar for more.
Cabinet FET861A; Rafena Werke (ID = 63732) TV Radio

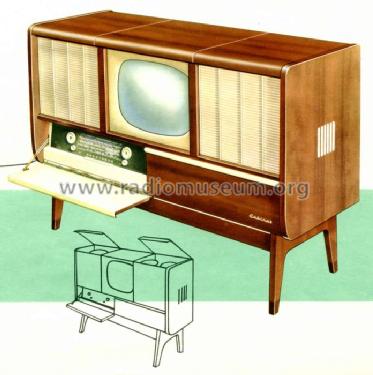

Rafena Werke: Cabinet FET861A [TV Radio] ID = 63732 790x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Cabinet FET861A, Rafena Werke Radeberg, VEB; Radeberg (Ostd.)

Country:  Germany
Manufacturer / Brand:  Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
Brand

VEB Rafena; Radeberg (Ostd.)
Year: 1958 Category: Television- and Radio Receiver, perh. also + Rec. etc. (TV Radio)
Valves / Tubes 17: ECC84 ECF82 EF80 EF80 EF80 EABC80 EL83 EF80 EF80 EABC80 ECL81 ECL82 ECC82 EL81 EY81 EY51 MW53-20
Main principle Superheterodyne (common); ZF/IF 468/10700 kHz
Tuned circuits 9 AM circuit(s)     11 FM circuit(s)
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker 6 Loudspeakers
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Cabinet FET861A - Rafena Werke Radeberg, VEB;
Material Wooden case
Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 1600 x 1100 x 620 mm / 63 x 43.3 x 24.4 inch
Notes

Fernsehchassis FE855 mit 53-cm-Bildröhre, VHF-Bereich. Rundfunkteil "Beethoven", Tonbandgerät "Smaragd BG20", Plattenspieler "Zittau 8422.10" mit 33/45/78 U/min.

Die Röhren sind nur vom Fernsehgerät eingetragen. Die Bildröhre war damals Import von der Firma Valvo.
Die Lautsprecherbestückung (6 Stück) ist je 2 Stück  P113-14 Hochton, P165-13 Mittelton und L3355 Tiefton. Siehe auch Verdrahtungsplan bei den Unterlagen.

Bei den später gefertigten Truhen ist bereits der Rundfunkempfänger Beethoven II (Änderung AM- ZF auf 440 kHz) eingebaut. Der Plattenspieler kann mit einem Stereoabtastsystem betrieben werden.  Eine Serienfertigung mit Stereobetrieb der NF-Endstufen war geplant, ist aber bisher noch nicht in Geräten bekannt geworden. Der NF-Teil ist somit eine Mono-Wiedergabe, aber in zwei Frequenzbereiche aufgeteilte NF-Stufe, die im Bassbereich als Gegentakt- und im Hoch- und Mittentonteil als Eintakt- Stufe arbeitet (siehe Beethoven).



Net weight (2.2 lb = 1 kg) 160 kg / 352 lb 6.8 oz (352.423 lb)
Price in first year of sale 6'800.00 DM
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Original prospect or advert

Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
