3521 Ch= 224 (Runs 301, 302, 303, 304, -1, -2, 305, -2.)
Shaw Television Corp.; Brooklyn, NY.
- País
- Estados Unidos
- Fabricante / Marca
- Shaw Television Corp.; Brooklyn, NY.
- Año
- 1953 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 362423

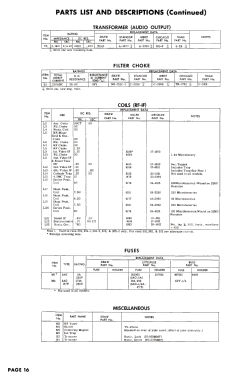

Picture from service manual.
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 22
- Válvulas
- 6BQ7 6J6 6CB6 6CB6 6CB6 6AL5 6AG5 6K6GT 12AU7 6AU6 6AU6 6AL5 12AT7 6V6GT 12AU7 6J5 6W6GT 6SN7GT 6BG6G 6W4GT 1B3GT 5U4G
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- 2 Altavoces
- Material
- Metálico
- de Radiomuseum.org
- Modelo: 3521 Ch= 224 - Shaw Television Corp.;
- Forma
- Chasis (tambien de autoradio)
- Anotaciones
-
Shaw model 3521 is a b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 224, a VHF tuner and picture tube not specified.
- Documentación / Esquemas (1)
- Photofact Folder, Howard W. SAMS (Set 202, folder 8, dated 5-53)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 20 modelos, 20 con imágenes y 18 con esquemas.
