Luftwaffen-Koffer K32GWB
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- País
- Alemania
- Fabricante / Marca
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Año
- 1941/1942
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 5286
RKK Radio Museum --- www.rkk-museum.ru
Gerät nach dem Krieg in braun lackiert
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
Siemens K32GWB
Siemens K32GWB
Siemens K32GWB (Aufdruck)
Siemens K32GWB (Rückansicht)
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Principio principal
- Superheterodino en general; ZF/IF 468 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM
- Gama de ondas
- OM, OL y OC
- Tensión de funcionamiento
- Red / Acumuladores (posiblemente también baterias) / ACDC 220 / 1.25 or 2.0 & 90 or 120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Cuero/Tela/ Plástico sobre otros materiales
- de Radiomuseum.org
- Modelo: Luftwaffen-Koffer K32GWB - Siemens & Halske, -Schuckert
- Forma
- Portátil > 20 cm (sin la necesidad de una red)
- Ancho, altura, profundidad
- 450 x 310 x 160 mm / 17.7 x 12.2 x 6.3 inch
- Anotaciones
- Parallelgerät zum Nora K62.
- Procedencia de los datos
- Radiokatalog Band 1, Ernst Erb
- Referencia esquema
- Lange+Schenk+FS-Röhrenbestückung
- Mencionado en
- Funkgeschichte der GFGF (8863)
- Referencia ilustración
- Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
- Otros modelos
-
Donde encontrará 2513 modelos, 2110 con imágenes y 1324 con esquemas.
Ir al listado general de Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
Colecciones
El modelo Luftwaffen-Koffer es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Siemens & Halske, -: Luftwaffen-Koffer K32GWB
Hilos: 6 | Mensajes: 20
Does anyone have a dial string diagram for the K32?
John OBrien, 01.Feb.15
My on/off volume control is broken. Can I use a standard on/off volume control with this radio? The schematic does not give a value.
Thank you,
Donald
Meine on/off volume control ist gebrochen. Kann ich mit einer Standard on/off volume control mit diesem Radio? Der Schaltplan nicht geben einen Wert ein.
Donald Cochrane, 22.Sep.12
My K32 is in very nice condition but it is missing the metal piece at the top of the right door. This peice makes the door stay closed. If someone has a junked cabinet, perhaps I can buy this peice.
Regards,
Donald
I am in need of a replacement on/off volume switch for this model. Mine is defective and not repairable.
Regards,
Donald
Donald Cochrane, 30.Mar.12
Hallo liebe Sammlerkollegen,
Habe gerade eine Siemens (?) Luftwaffenkoffer wie Model K32GWB aufgetrieben mit abweichende Röhrenbestückung - instatt die übliche D..11-Batterie-Stahlröhrenserie + UY11 sind 2x UCH4, UBL1 und UY11 verbaut worden. Sieht alles unverbastelt und original aus... Gab es diese Ausführung auch ab Werk? (Siemens oder Nora?). Wäre froh etwas von euch zu vernehmen!
Liebe Sammlergrüsse,
Ton Zitman NL
Ton Zitman, 05.Jun.11

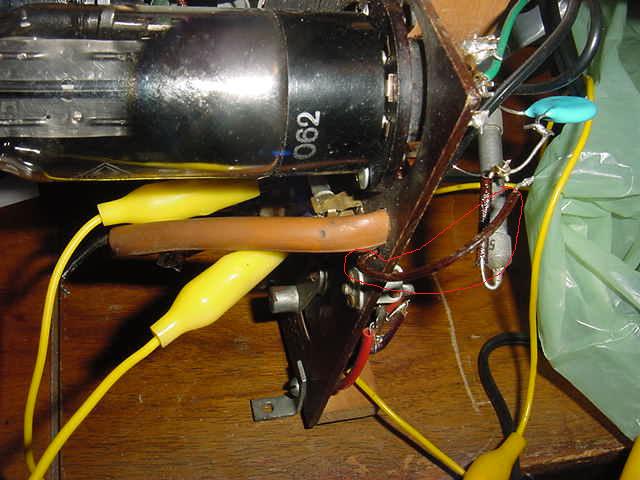

While removing my K32 from its case, a wire has come loose from its connection. It is a brown wire that you can see in the attached photo. I cannot determine where on the UY11 this brown wire attaches. It goes back into the radio into a wire bundle that I do not wish to disturb. Can you assist me, in determining where this wire connects?.JPG)
Anexos
Samuel Baker, 02.Apr.11
My name is Luigi.
Some time ago I bought a cabinet (without chassis and speaker) of the receivers Siemens K32-GWB and I restored it.
Now, I'm looking for its chassis (even if without some tubes or other parts) and its speaker.
Thanks for any answers.
Best regards
Luigi
Luigi Collico, 27.Sep.06
