For model Klangmeister I (1) RG41, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner

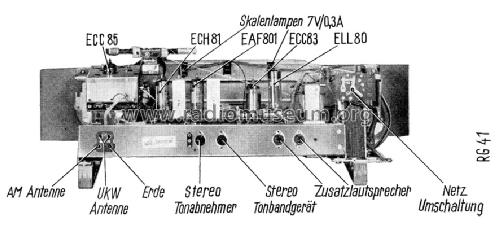

Valves / Tubes 6: ECC85 ECH81 EAF801 ECC83 EM84 ELL80
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Klangmeister I RG41 - Siemens; D S.& Halske / S.
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 620 x 350 x 245 mm / 24.4 x 13.8 x 9.6 inch
Notes
  • Stereo-NF-Verstärker mit 2 Endstufen je 3 W (ELL80)
  • Abschaltbare Ferritantenne (nicht drehbar)
  • Gehäuseausführungen
    • Afrikanisch Birnbaum dunkel-hochglanz
    • Nußbaum natur-seidenglanz
  • Zwei getrennte Ausgangsübertrager

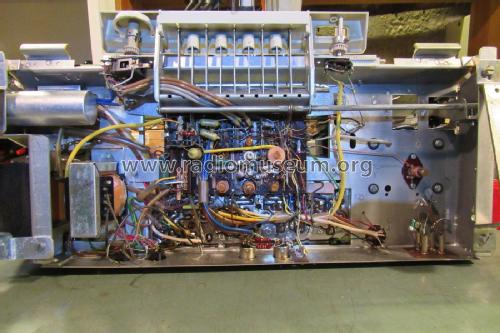

  • Gedruckte Schaltung

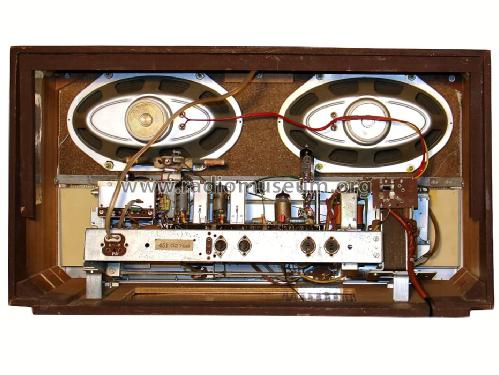

  • zwei Ovallautsprecher
  • Novalfassung mit Steckbrücke für Stereodecoder-Nachrüstung

Fertigung Loewe-Opta für Siemens Electrogeräte. Chassis siehe z.B. Luna Stereo 42070.

Net weight (2.2 lb = 1 kg) 10.7 kg / 23 lb 9.1 oz (23.568 lb)
Price in first year of sale 469.00 DM
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1963/1964
