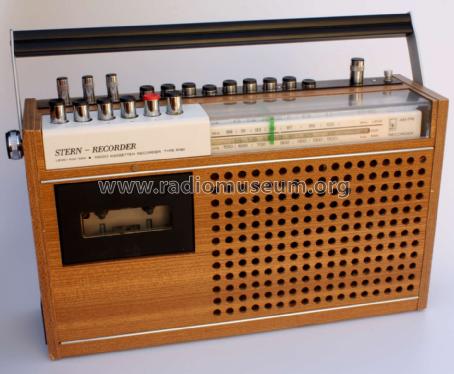

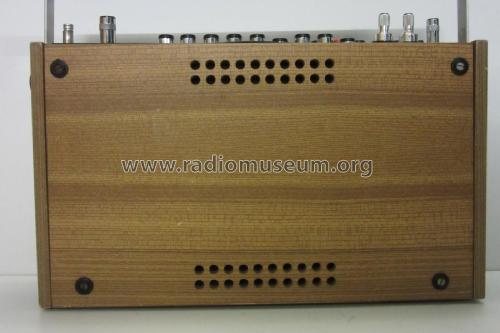

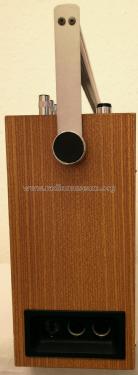

Stern-Recorder R 160 Abstimmanzeige mit Instrument

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2636540) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2636541) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2636542) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 97245) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 97246) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 166594) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 166595) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2636111) Radio

Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2636112) Radio
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012239) Radio Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012247) Radio
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012243) Radio Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012240) Radio
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012242) Radio Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012244) Radio
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012245) Radio Stern-Recorder R 160; Stern-Radio Berlin, (ID = 1830307) Radio
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2579908) Radio Stern-Recorder R 160; Stern-Radio Berlin, (ID = 842574) Radio
Use red slider bar for more.
Stern-Recorder R 160; Stern-Radio Berlin, (ID = 2012239) Radio
Stern-Radio Berlin,: Stern-Recorder R 160 [Radio] ID = 2012239 1400x935
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stern-Recorder R 160 Abstimmanzeige mit Instrument, Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG:
2 Drehknöpfe nicht orig.

Country:  Germany
Manufacturer / Brand:  Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
alternative name

Phonetika Radio Berlin, VEB; Berlin, (Ostd.)
Year: 1973–1980 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 22:
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Tuned circuits 5 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 220 / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Stern-Recorder R 160 [Abstimmanzeige mit Instrument] - Stern-Radio Berlin, VEB, RFT,
Material Wooden case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 380 x 260 x 105 mm / 15 x 10.2 x 4.1 inch
Notes

Mono-Kassettenrecorder, automatische AFC, Ferritantenne für AM, Teleskopantenne für FM, eingebautes Netzteil, getrennte Höhen- und Tiefenreglung, Instrument als Abstimmanzeige, Anschlüsse für externe Antenne, Mikrofon, TA/TB und Zusatzlautsprecher. Das Anzeigeinstrument wurde später aus Ersparnisgründen ersatzlos durch eine LED zur Batteriekontrolle ersetzt (Stern-Recorder R160-10). Platine gefertigt von NEG Nachrichtenelektronik Greifswald, Kassettenlaufwerk KGB 4 von Robotron-Messelektronik 'Otto Schön' Dresden. Tonkopf anfangs BRG Ungarn, später Goldpfeil (ex Elmug). Verschiedene Änderungen am Gehäuse: 1973 und 1974 Echtholz furniert mit "Streifen" als LS-Verkleidung, dann Echtholz furniert mit Löchern, dann (ab 1976) Pressspangehäuse mit Foliendekor Holzmuster und Löchern. Auch Variante mit weißer Skala und weißen Gehäuseteilen, aber selten! Ausgangsleistung bei Batteriebetrieb 1 Watt, bei Netz 2 Watt.

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 880.00 DM
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) Service-DVD Funkverlag B. Hein (Zeitschrift Radio Fernsehen Elektronik Jahrgang 1973 Heft 7 Seite 222)
Documents regarding this model
  Servicemitteilung 04/72 868 KB
  Servicemitteilung 06/76 504 KB

Model page created by Michael Seiffert. See "Data change" for further contributors.



All listed radios etc. from Stern-Radio Berlin, VEB, RFT, (Kombinat); - vorm. Phonetika Radio (Ostd.) - vorm. Loewe Opta AG
Here you find 232 models, 213 with images and 173 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Stern-Radio Berlin,: Stern-Recorder R 160
Threads: 1 | Posts: 3
Hits: 405     Replies: 2
stern-berl: Schaltplansuche R160
Jörg Seidel
31.Mar.21
  1

Hallo,

ich suche für den Stern Recorder R160 einen leserlichen Schaltplan. Der vorhandene Plan vom Kassettengrundbaustein ist von guter Qualität aber der vom Restgerät ist teilweise nicht lesbar.

Mit freundlichen Grüßen
Jörg Seidel



Jörg Seidel
01.Apr.21
  2

Meine Suche hat sich erledigt, zwei freundliche Mitglieder haben mir bessere Schaltplankopien gesendet. Vielen Dank dafür.

Mit freundlichen Grüßen
Jörg seidel

Bernhard Nagel
02.Apr.21
  3

Damit alle etwas von der besseren Qualität haben, sollte der zugesandte Schaltplan ebenfalls zum Modell geladen werden. Vielen Dank.
