• Country
• Germany

• Manufacturer / Brand
• Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

• Year
• 1941–1943

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 4183

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• UCH11 UCL11 UY11

• Main principle
• Superheterodyne (common); ZF/IF 468 kHz; Super, reaction, but not adjustable

• Tuned circuits
• 4 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• AC/DC-set / 200...240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Bakelite case

• from Radiomuseum.org

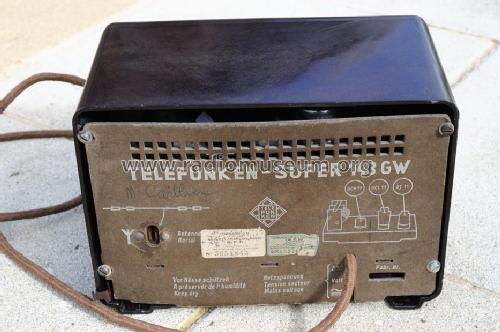

• Model: 143GW [LW oben] - Telefunken Deutschland TFK,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 245 x 165 x 160 mm / 9.6 x 6.5 x 6.3 inch

• Notes

• Den während der Kriegszeit gebauten Telefunken-Export-Zergsuper 143GW gab es in zwei Ausführungen, die sich vor allem in der Skala unterscheiden: Entweder LW oben oder MW oben. Das obere Frequenband ist immer mit römisch I bezeichnet. Nach Kurzschließen des Heizkreis-Vorwiderstandes kann das Gerät auch von 130...160 V betrieben werden. Ein Netzspannungs-Umschalter fehlt.

  Zu diesen beiden Bauvarianten gibt es noch den 143GW-G ohne Skala, dafür mit drei Feststationen.
  Die Beschreibung des Zwergsupers finden Sie in der Funkschau 1941 Heft 10 Seite 147 - und in den "Bastelbriefe der Drahtlosen" 1942, H.12,  wo auch die fehlende ZF-Verstärkung, das ZF-Rückkopplungs-Audion und das Netzteil beschrieben sind.

• Net weight (2.2 lb = 1 kg)
• 2.8 kg / 6 lb 2.7 oz (6.167 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Mentioned in
• Bastelbriefe der Drahtlosen (1942, Heft 12)
