- Country
- Germany
- Manufacturer / Brand
- Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
- Year
- 1954/1955
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 19631
Scan von der Rückwand - Teil 1
Scan von der Rückwand - Teil 2
ebay.de #201928387250 seller retrorevial2016
ebay.de #201928387250 seller retrorevial2016
ebay.de #201928387250 seller retrorevial2016
Kapazitiver Hochtonlautsprecher
Chassisverdrahtung von unten
photo by retroradio.pl
photo by retroradio.pl
photo by retroradio.pl
photo by retroradio.pl
photo by retroradio.pl
photo by retroradio.pl
photo by retroradio.pl

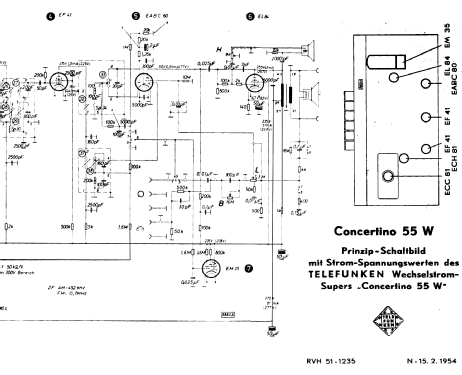

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 11 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110, 125, 220, 240 Volt
- Loudspeaker
- 2 Loudspeakers
- Power out
- 5 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Concertino 55W - Telefunken Deutschland TFK,
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 620 x 415 x 300 mm / 24.4 x 16.3 x 11.8 inch
- Net weight (2.2 lb = 1 kg)
- 13.1 kg / 28 lb 13.7 oz (28.855 lb)
- Price in first year of sale
- 399.00 DM
- External source of data
- Erb
- Source of data
- Rundfunk- und Fernseh-Katalog 1954/55
- Other Models
-
Here you find 3545 models, 3125 with images and 2094 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Collections
The model Concertino is part of the collections of the following members.
Forum contributions about this model: Telefunken: Concertino 55W
Threads: 3 | Posts: 7
Das zweite Foto - oben rechts - ist nicht vom Concertino 55W sondern vom Concertino 55TS. Nur letzteres Gerät hat die beiden seitlichen (Hochton-) Lautsprecher.
Jürgen Kilian, 09.Dec.12
Kurzer Reparaturbericht dazu:
Dieses Gerät spielte ohne Höhen,trotz der 4 Hoch- und Mittelton-Lautsprecher. Nach einigem Suchen war der Schuldige gefunden: Der Deemphasis-Kondensator (gegen Masse geschlossen). Seit dessen Entfernen spielt das Gerät mit kristallklarem Klang über das gesamte Frequenzspektrum. Dürfte mindestens alle 55-er betreffen.
Anmerkung zum Modellfoto: Die TS-Variante (im Bild dargestellt) hat 5 Lautsprecher, das einache W-Modell nur 2?
Rudolf Bengesser, 04.Jul.09
Hello,
Ich suche die ruckwand oder ein scan, copie.
Contact bei Email bitte.
Danke!!
Karel Van Doorslaer, 07.Sep.03
