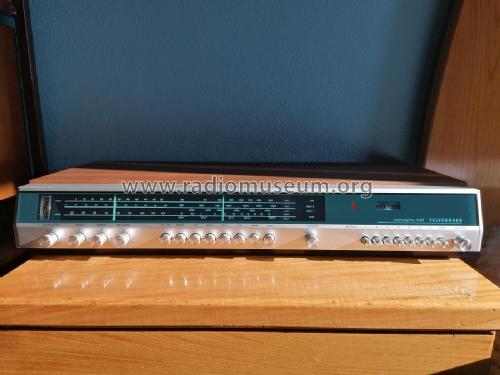

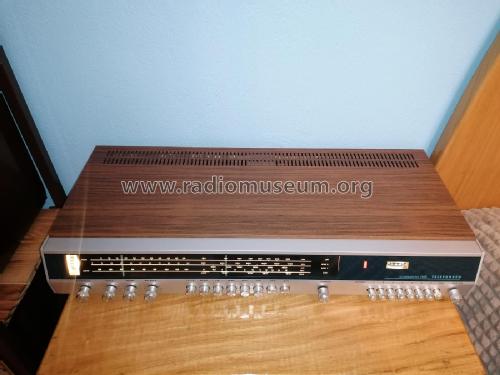

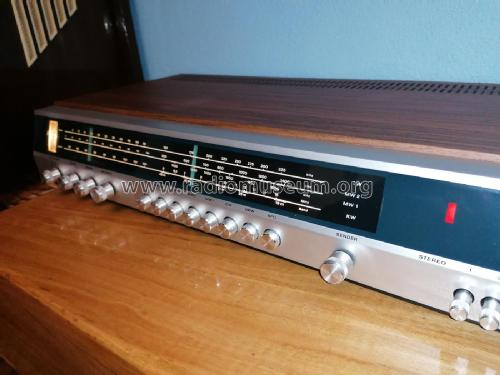

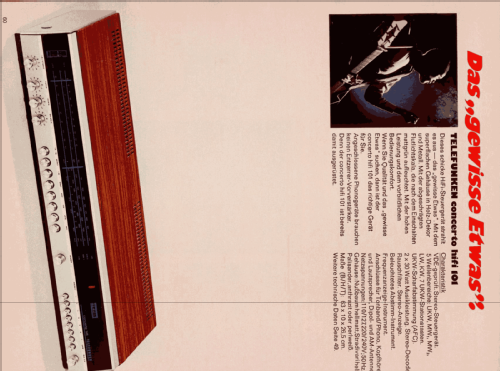

Concerto HiFi 101; Telefunken (ID = 95573) Radio
Telefunken: Concerto HiFi 101 [Radio] ID = 95573 933x469

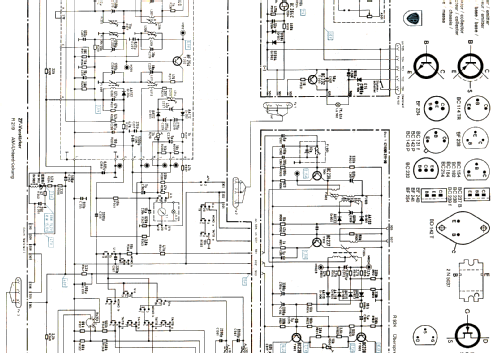

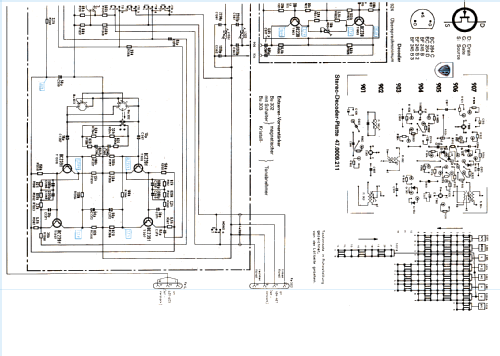

Select picture or schematic to display from thumbnails on the right and click for download.
For model Concerto HiFi 101, Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH

Country:  Germany
Manufacturer / Brand:  Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Year: 1971–1973 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 43:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 8 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110-127; 220-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 44 W (60 W max.)
from Radiomuseum.org Model: Concerto HiFi 101 - Telefunken Deutschland TFK,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 630 x 100 x 265 mm / 24.8 x 3.9 x 10.4 inch
Notes HiFi-Stereo-Steuergerät. NF-Verstärker mit 2 Endstufen je 22 W (Sinus).
Gehäuse: Nussbaum hell matt, Palisander, Stradivari, perlweiss oder anthrazit.
Net weight (2.2 lb = 1 kg) 7.3 kg / 16 lb 1.3 oz (16.079 lb)
Price in first year of sale 878.00 DM
External source of data Erb
Source of data Handbuch VDRG 1971/1972
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Telefunken Deutschland (TFK), (Gesellschaft für drahtlose Telegraphie Telefunken mbH
Here you find 3439 models, 3008 with images and 1997 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Telefunken: Concerto HiFi 101
Threads: 1 | Posts: 1
Hits: 1241     Replies: 0
telefunken: 101; Concerto HiFi
Claus Marker
27.Jan.16
  1

Ein Gerät mit sonst voller Funktion,fiel mit sehr dunkler  Stereo Anzeige auf.Die La502,Glühlampe 6V/0,1A war korrekt,wurde aber probeweise gewechselt.Ergebnis negativ. Spannungsmessung für die Versorgung des  Ansteuer Transistor T505, es stellen sich nur  knapp 3 Volt dar.Der kleine AEG Gl war ok.Ein Austausch des Lade-C  C506 ( 1000µF) brachte eine Spannung von ca. 7 Volt.Damit leuchtet die La 502 mit "normaler"  Helligkeit.Ein Fehler,der für die Funktion des Gerätes sicher nebensächlich sein mag.Aber wer sucht denn schon bei dieser "Verdunkelung" im Anzeigebereich nach tauben Elkos.

C.M.
