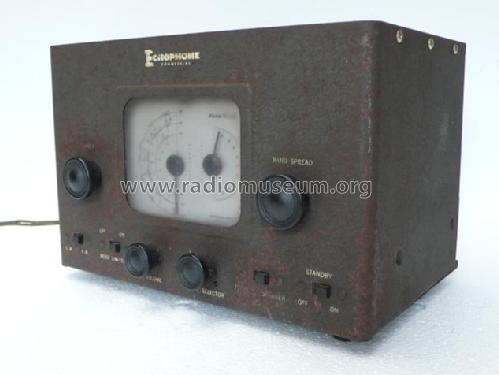

Model: EC-1A
Antique radios, Old Time Radios
EC-1A
Country:
United States of America (USA)
Manufacturer/Brand:
Echophone Radio, Inc. - see also (The) Radio Shop or Hallicr
Year: 1942 – 1946
Type:
Amateur-Receiver
Mod.-ID = 68945
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast plus 2 Short Wave bands.Mittelwellen und zwei Kurzwellen.
Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
AC/DC-set / 115 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: EC-1A
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
12 x 8.3 x 8.3 inch / 305 x 211 x 211 mm
Valves / Tubes
6:
12SA7
(more
for members)
Notes

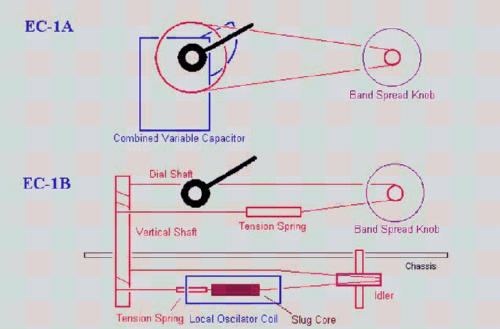

Coverage: 0.545-2, 2-7.5, 7.5-30.5 MHz, AM/CW, ANL, speaker on the top-panel, bandspread, the EC-1B is nearly identical to model EC-1A. Both are updated versions of the EC-1, the EC-1A uses the more conventional and more expensive dual-control variable capacitor. An early ad for the EC-1A in the January 1946 Radio News features Hogarth (see the EC-1) dreaming about it. The Hallicrafters S-41G (gray) and S-41W (white) are electrically and mechanically identical to the EC-1A with the main differences being color and knob style and were produced in 1945 just prior to the introduction of the S38 .
Also sold as Paramount EC-1A.
Net weight
5 kg / 176.4 oz
Price in first year of sale
30
USD
Collectors prices
2 Collector prices (for members)
External source of data
Konrad Birkner
Source of data
Communication ReceiversCommunication Receivers, R. S. Moore.
Mentioned in
Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
(Radios by Hallicrafters, Chuck Dachis)
This model was suggested by Konrad Birkner.
Eigene Sammlung
Eigene Sammlung
Eigene Sammlung
