Model: Sinfonie

Antique radios, Old Time Radios

Sinfonie

Country: Germany Manufacturer/Brand: Ehrlich, Kurt; Pirna-Copitz (Ostd.)
Year: 1969 – 1969 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 79191 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 125, 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System. / 15 W
www.radiomuseum.org Model: Sinfonie Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Book-shelf unit
Dimensions (WHD) 600 x 170 x 350 mm / 23.6 x 6.7 x 13.8 inch
Transistors 33:

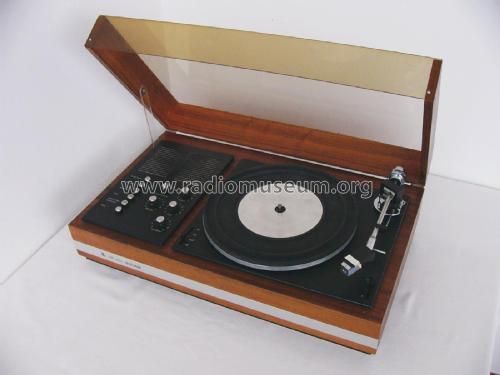

Notes HiFi-Plattenspieler mit extra schwerem Plattenteller, Ø 280 mm, Edelholzgehäuse und Staubschutzhaube. Stereo-Magnetsystem mit Diamantnadel, 16/33/45 UpM, Hi-Fi-Verstärker 2 × 15 W eingebaut, zwei 20-l-Kompaktboxen mit HT- und TT-Lautsprecher, Frequenzweiche, 610×320×185 mm, je 12 kg, Edelholz-Stoff-Kombination. Der Verstärker ist eine Vertragsentwicklung vom Delphinwerk Pirna, daher besteht die Gefahr der falschen Firmenzuordnung des Gerätes. Noch 1972 im VEB Phonomat Pirna gebaut.
Net weight 39 kg / 1375.7 oz
Price in first year of sale 1800 DM
External source of data vom Sammelgerät und der Sammlerseite
Mentioned in -- Original-ProspectProspektangaben des Herstellers aus der Zeit der Fabrikation. (rfe 20/1968)
Literature/Schematics -- Collector info (Sammler)

This model was suggested by Berthold Grenz.

Originalanlage Hersteller Delphin Werk Kretzschmar OHG Pirna Rottwerndorf, Plattenspielerlaufwerk Produktion von Firma Kurt Ehrlich 1968 More pictures
Further information on

Sinfonie (Ehrlich, Kurt; Pirna-Copitz (Ostd.))

ehrlich: Sinfonie (14.08.2005) Berthold GrenzHits: 829 Replies: 3 Der Plattenspieler Sinfonie in meiner Sammlung besteht aus einer Edelholzzarge ohne Verstärker . Das vom Modell entfernte Bild zeigt mein Gerät. Auch wenn es das Logo der Delphin-Werke trägt, geht es doch auf Ehrlich zurück und ist mit dem gleichen Laufwerk ausgestattet. Die dazugehörogen Boxen "Sinfonie" habe ich ebenfalls in der Sammlung und sie kamen mit dem Gerät zu mir. Die Vermutung liegt nahe, dass es in Verbindung mit einem externen Verstärker vertieben wurde, wie Herr Eckart vermutet, evtl. mit einem HIFI 50.
