Lautsprecher-Chassis L3401; Fernmeldewerk (ID = 783758) Speaker-P

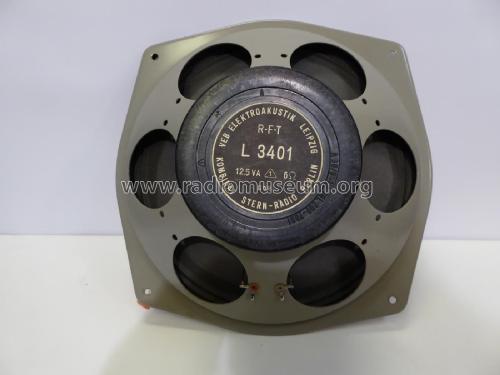

Fernmeldewerk: Lautsprecher-Chassis L3401 [Speaker-P] ID = 783758 800x762
Select picture or schematic to display from thumbnails on the right and click for download.
For model Lautsprecher-Chassis L3401, Fernmeldewerk Leipzig, VEB; Leipzig

Country:  Germany
Manufacturer / Brand:  Fernmeldewerk Leipzig, VEB; Leipzig
alternative name

Nachrichtenelektronik Leipzig, VEB, RFT (Ostd.)
Year: 1975 ?? Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 30 cm = 11.8 inch
Power out
from Radiomuseum.org Model: Lautsprecher-Chassis L3401 - Fernmeldewerk Leipzig, VEB;
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 300 x 300 x 160 mm / 11.8 x 11.8 x 6.3 inch
Notes L3401, ein Breitbandlautsprecher mit hohem Wirkungsgrad mit Hochtonkegel. Dieser Lautsprecher wurde in den verschiedensten Lautsprechergehäusen verbaut von der Platzbeschallung bis hin zum Bühneneinsatz. Der Korb ist aus dickem Blech gefertigt wogegen das Vorgängermodell L3060PB einen Korb aus Gußeisen hatte. Nennscheinwiderstand 6 Ohm, Nennbelastbarkeit 12,5 VA, Übertragungsbereich 45....12.000 Hz, Nennresonanzfrequenz 60 Hz, Nennempfindlichkeit 99 dB, Dauermagnetsystem (TGL 200-7081) A30/6-1,4, Korbform kreisrund mit Befestigungsohren und Befestigungslöchern, Befestigungslochkreis 320 mm, Schallwandlochdurchmesser 260 mm.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
