DE7R (DE 7 R)

Country: Germany Manufacturer/Brand: Fernseh.. (Fernseh AG, Fernseh GmbH etc.)
Year: 1938 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 93242 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Super-Heterodyne (Super in general)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Line (AC, UC or DC not known) / 220 VoltLine set - it was not known if AC, DC or AC/DC.
Appareil de secteur. Le type de courant n`était pas connu.
Netzstrom-Gerät
Das Gerät bezieht seine Spannungen direkt aus dem Lichtnetz, doch war nicht bekannt, ob es ein Allstrom-, Gleichstrom- oder Wechselstromgerät ist.
Loudspeaker/pwr.out Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org Model: DE7R (DE 7 R) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.

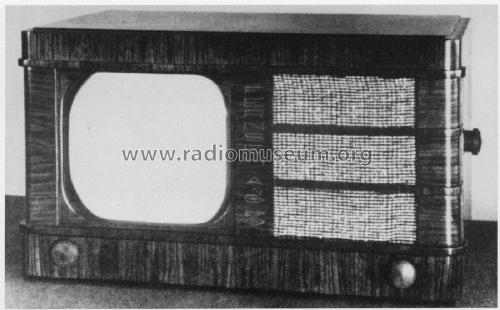

Shape Tablemodel, low profile (big size).
Valves / Tubes 17: (more for members)

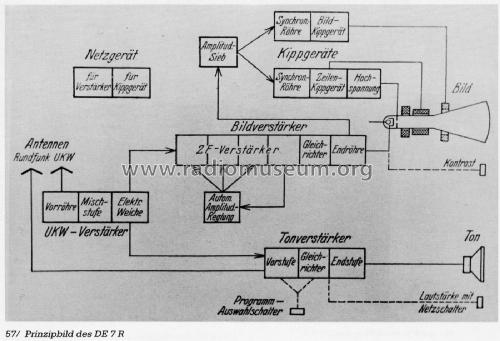

Notes 28-cm-Rundbildröhre, 23 × 20 cm Bildschirmfläche, 441 Zeilen; 40-60 MHz, UKW-Empfänger mit Paralleltonverfahren, 6 kV Hochspannung aus Zeilentrafo. (Jahrgang im "Le Guide du Coll.Biraud/Foster 2 = 1939)
Mentioned in Holtschmidt "Fernsehen wie es begann"
Literature/Schematics Le Guide du Coll.Biraud/Foster 2Le Guide du Collectionneur T.S.F.-RADIO-T.V., Guy Biraud uet Richard Foster. = Volume 2. (page 397)

This model was suggested by Anonymous 38 Collector.
