Model: Großbildprojektionsempfänger

Antique radios, Old Time Radios

Großbildprojektionsempfänger

Country: Germany Manufacturer/Brand: Fernseh.. (Fernseh AG, Fernseh GmbH etc.)
Year: 1938 Type: Television Receiver (TV)Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht! Mod.-ID = 89942 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.
Loudspeaker/pwr.out Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org Model: Großbildprojektionsempfänger Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Boatanchor
Valves / Tubes 55: (more for members)

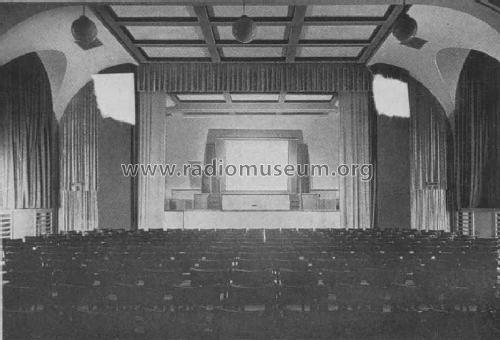

Notes Projizierte Bildgrösse 300 × 360 cm auf Hohlspiegel mit torischem Linsenraster (ca. 2 Millionen Elemente). Braun'sche Projektionsröhre (U_a 60 bis 80 kV) nach 441-Zeilen-Norm arbeitend. 10 m² Bildfläche für den Kinosaal Berlin-Turmstraße, für 290 - 350 Zuseher. Eine Kathodenstrahlröhre mit ~180-150 mm Bildgröße wird durch ein Epiotar vergrößert.
Das Gerät konnte erst durch Verwendung eines Linsenrasterschirmes die erförderliche Helligkeit von 80 asb erzeugen. Empfang direkt vom Sender 47,8 MHz oder als Drahtfunk mit 2 MHz Videomodulation und 4,2 MHz Trägerfrequenz. Mehrfacher Schutz und Kontrolleinrichtungen vorhanden.
Mentioned in Vilbig: Lehrbuch der Hochfrequenztechnik (1939)
Literature/Schematics Hausmitteilungen der Fernseh GmbH Jänner 1941 Heft2

This model was suggested by Georg Richter.
