Model: NF-Generator HM118 (HM 118)
Antique radios, Old Time Radios
NF-Generator HM118 (HM 118)
Country:
Germany
Manufacturer/Brand:
HAMEG GmbH, Frankfurt
Year: 1962 ??
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 102082
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Power type and voltage
Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: NF-Generator HM118 (HM 118)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD)
150 x 207 x 240 mm / 5.9 x 8.1 x 9.4 inch
Valves / Tubes
3:
ECC82Verwendung in NF-Phasenumkehrern, TV-Kippstufen, Multivibratoren, TV-Vertikalablenkung,
(more
for members)
Notes

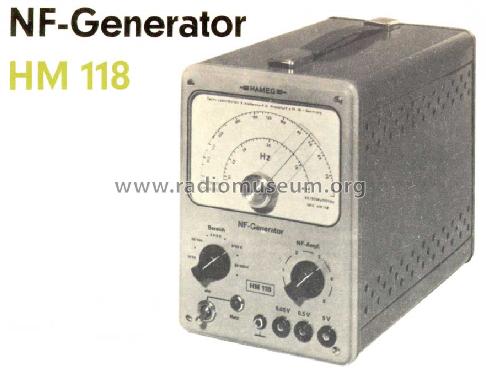

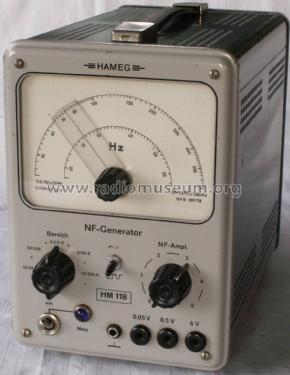

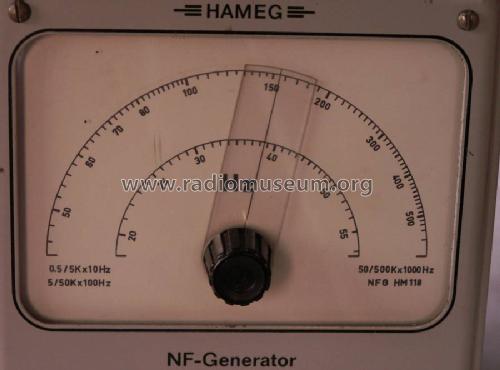

NF-Generator; 18 Hz...500 kHz in 5 Bereichen (RC-Generator mit Wien-Brücke). Frontplatte steingrau, Gehäuse blaugrau. Bausatz 208,- DM.
Net weight (2.2 lb = 1 kg)
4 kg / 8.8 lb
Price in first year of sale
278
DM
Mentioned in
RIM Bastelbuch 1962
This model was suggested by Otto Frosinn.
No further information
on
NF-Generator HM118 (HM 118) (HAMEG GmbH, Frankfurt)
