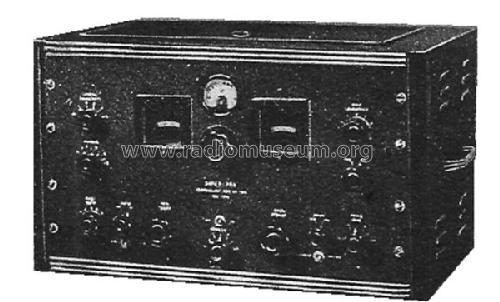

Model: Super Pro SP-210-SX (SP210SX)
Antique radios, Old Time Radios
Super Pro SP-210-SX (SP210SX)
Country:
United States of America (USA)
Manufacturer/Brand:
Hammarlund Mfg. Co.
Year: 1940 ?
Type:
Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.
Mod.-ID = 44067
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 465 kHz; 3 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
12 AM circuit(s);
Wave bands
Broadcast plus more than 2 Short Wave bands.Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.
Specialities
Power Supply (not only Batt.El.)
Power type and voltage
Line AND Batteries (any type) / 105-125; 6 x 45; 6 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 10 W
www.radiomuseum.org
Model: Super Pro SP-210-SX (SP210SX)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
23 x 12.2 x 16.5 inch / 584 x 310 x 419 mm
Valves / Tubes
16:
6K7
(more
for members)
Notes
BC (1250-2500kHz), SW1 (2.5-5.0MHz), SW2 (5.0-10.0MHz), SW3 (10.0-20.0MHz) and SW4 (20.0-40.0MHz) bands. Two RF stages. Bandspread for all bands. Five stage crystal filter. Noise limiter. Push-pull audio amplifier. Rackmounting or desk cabinet. Requires external power supply with 5Z3 and 80 tubes. Dimensions and weight are for desk cabinet version.
Net weight
33.1 kg / 1167.5 oz
Price in first year of sale
279
$
External source of data
Ernst Erb

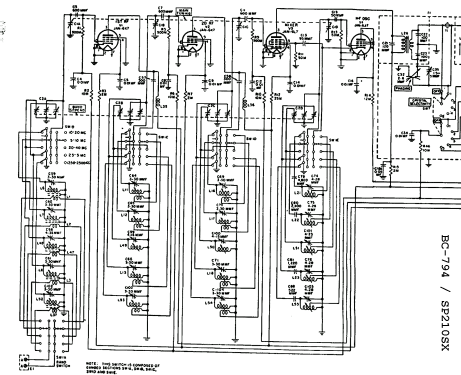

Circuit diagram reference
Rider's Perpetual, Volume 11Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
(The Radio Amateurs Handbook, ARRL 1941)
Literature/Schematics
US Army TM11-866, 1948
