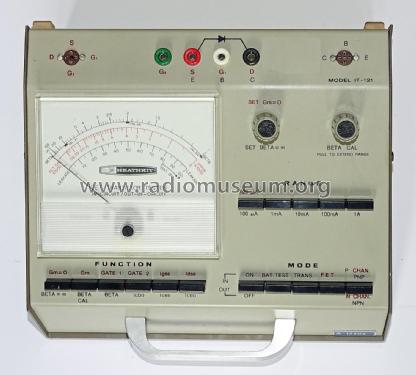

FET / Transistor Tester IT-121

FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157520) Equipment

FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157521) Equipment

FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157522) Equipment
FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157512) Equipment FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157513) Equipment
FET / Transistor Tester IT-121; Heathkit Brand, (ID = 772003) Equipment
Use red slider bar for more.
FET / Transistor Tester IT-121; Heathkit Brand, (ID = 157512) Equipment
Heathkit Brand,: FET / Transistor Tester IT-121 [Equipment] ID = 157512 800x643
Select picture or schematic to display from thumbnails on the right and click for download.
For model FET / Transistor Tester IT-121, Heathkit (Brand), Heath Co.; Benton Harbor (MI):
aus Ebay Verk. mhx56 Nr.5830555265

Country:  United States of America (USA)
Manufacturer / Brand:  Heathkit (Brand), Heath Co.; Benton Harbor (MI)
alternative name

Heath Company
Year: 1973 ? Type: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Dry Batteries / 2 x 1,5 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: FET / Transistor Tester IT-121 - Heathkit Brand, Heath Co.;
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 240 x 128 x 220 mm / 9.4 x 5 x 8.7 inch
Notes Gleichstrom-Verstärkungsmessung bis 5000 ß, Kollektorströme bis 1 A, Leitwert bis 50 000 µS, Restströme (Iceo, Icbo, Idss und Igss) bis 0,1 A mit einer Genauigkeit von ±5 % an herkömmlichen pnp- und npn Transistoren, Feldeffekt-, MOSFET- und Unijunction-Transistoren, die bei der Mehrzahl der möglichen Messungen in der Schaltung verbleiben können. Weiters können zahlreiche Parameter von Dioden, Thyristoren und Triacs gemessen werden. Anzeige durch Drehspulmesswerk mit farbigen Teilskalen.
Preise in Österreich im Jahre 1973: Bausatz ATS 2790,-, Betriebsfertig ATS 3710,-. Preise in Deutschland im Jahre 1973: Bausatz 215 DM, Betriebsfertig: 315 DM
Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Collectors' prices
Literature/Schematics (1) -- Original-techn. papers.

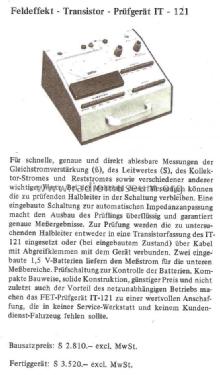

Literature/Schematics (2) Funkschau (FS) (Heft 20, 28.September 1973, Seite 2467)

Model page created by Hinrich Grensemann. See "Data change" for further contributors.

All listed radios etc. from Heathkit (Brand), Heath Co.; Benton Harbor (MI)
Here you find 619 models, 601 with images and 442 with schematics.
