Model: Service Röhrenvoltmeter IM-13E
Antique radios, Old Time Radios
Service Röhrenvoltmeter IM-13E
Country:
United States of America (USA)
Manufacturer/Brand:
Heathkit (Brand), Heath Co.; Benton Harbor (MI)
Year: 1960 ??
Type:
Alle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.Service- or Lab Equipment
Mod.-ID = 79575
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Wave bands
When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.n/a no information
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 220 & 1.5 Volt
Loudspeaker/pwr.out
- - No sound reproduction output.
from Radiomuseum.org
Model: Service Röhrenvoltmeter IM-13E
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
12 x 5 x 4 inch / 305 x 127 x 102 mm
Valves / Tubes
2:
6AL5
(more
for members)
Notes

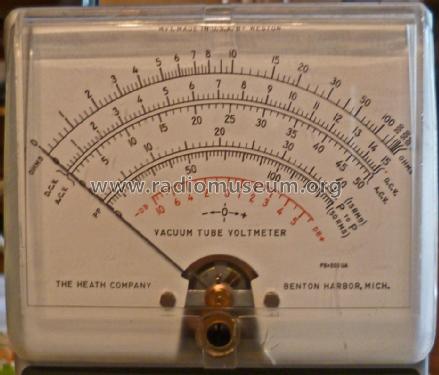

Heathkit Service-Röhrenvoltmeter IM-13E.
Spannungsmessung in sieben Messbereichen 1,5 V bis 1500 V Vollausschlag; Frequenzbereich bei AC: 25 Hz bis 1 MHz; Widerstandsmessungen von 0,1 Ohm bis 1000 MOhm in 7 Bereichen, dafür eingebaute 1,5-V-Batterie; gemeinsame Prüfspitze für DC, AC und Widerstandsmessung mit eingebautem Umschalter.
Auch als Bausatz DM 349,-.
This model was suggested by Alexander Küffer.
No further information
on
Service Röhrenvoltmeter IM-13E (Heathkit (Brand), Heath Co.; Benton Harbor (MI))
