Model: Sensit RK 8 (RK8) Quadro Effekt
Antique radios, Old Time Radios
Sensit RK 8 (RK8) Quadro Effekt
Country:
Germany
Manufacturer/Brand:
Heli Gerätebau, Hempel KG; Limbach-Oberfrohna, (Ostd.)
Year: 1978
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 87700
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
10 AM circuit(s);
14 FM-circuit(s)
Wave bands
Broadcast, 2 Short Wave plus FM.Bei der KW kann es sich um einen Gesamtbereich plus gespreiztes Band oder um zwei Bänder ohne Gesamtbereich handeln.
Power type and voltage
Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
/ 50 W
www.radiomuseum.org
Model: Sensit RK 8 (RK8) Quadro Effekt
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Book-shelf unit
Dimensions (WHD)
510 x 130 x 286 mm / 20.1 x 5.1 x 11.3 inch
Transistors
53:
Notes
4 Ausgänge für Quadrobetrieb, 2 × 25 Watt Sinus und 2 × 10 Watt im Quadrobetrieb. Vier Stationstasten, Sendersuchlauf für UKW, UKW bis 104 MHz. Getrennte Abstimmung für AM und für FM.
Net weight
10 kg / 352.7 oz
Price in first year of sale
1760
DM
Collectors prices
1 Collector price
(for members)
Source of data
- - Data from my own collection
Literature/Schematics
Service- DVD vom Funkverlag B. Hein.
This model was suggested by Wolfgang Lill.

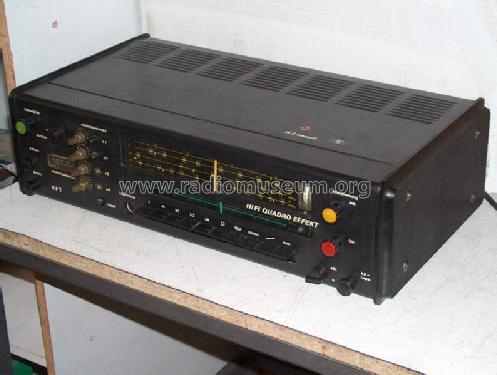

Bild wurde freundlicherweise von Uwe Ulrich zur Verfügung gestellt
Bild wurde freundlicherweise von Uwe Ulrich zur Verfügung gestellt. Vielleicht zu beachten: Das Logo H (Heli) ist noch vorhanden, der Hersteller ist jedoch der Gerätebau Limbach (Heli wurde 1978 verstaatlicht !)
