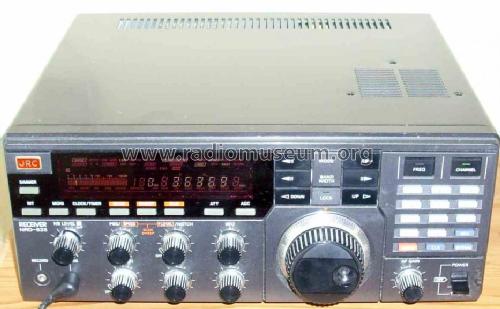

Model: NRD-525
Antique radios, Old Time Radios
NRD-525
Country:
Japan
Manufacturer/Brand:
JRC Japan Radio Co. Ltd., Tokyo, J
Year: 1986 – 1992
Type:
Amateur-Receiver
Mod.-ID = 74519
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 11 (for
members)
Principle
Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion; IF-Freq. 70455/455 kHz
Wave bands
Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln. Broadcast, Long Wave and more than two Short Wave bands.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 100-240 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ Ø 5 cm = 2 inch
from Radiomuseum.org
Model: NRD-525
Material
Made of different materials!
Caisse fait de differentes materiaux.
Das Gerät ist etwas ungewöhnlich (nicht nur Holz, Stahl oder Bakelit) vom Material her. Mehr war von den gehabten Unterlagen her nicht auszusagen.
Vielleicht geben Sie einen Text zu den Materialien oder dem Format (fehlen Masse?) mittels «Infos zum Modell hinzufügen» ein?Various materials
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
330 x 130 x 280 mm / 13 x 5.1 x 11 inch
Transistors
There are
transistors, but the number is unknown:
Notes
coverage 90 - 34000 kHz; AM, USB/LSB, FM; passband tuning, HF notch, NB;
frequency keypad, 200 memories, clock; optional NVA-88 speaker, optional CMK-165 VHF/UHF-konverter, optional CMH-532 RS232-board.
This model was suggested by Martin Bösch.
NRD525 internal view
NRD525 rear panel
More pictures
More information on
NRD-525 (JRC Japan Radio Co. Ltd., Tokyo, J)
Hallo,
ich bin im Besitz des o.g. Gerätes.
Bei der Nummerntastatur arbeitet die Taste mit dem Dezimalpunkt nicht mehr,
Ein Quittungston beim betätigen der Taste ist noch zu hören also an der Taste liegt es vermutlich nicht.
Ich wäre ganz dankbar, wenn mir da jemand weiterhelfen könnte.
Mit Freundlichen Grüßen
Otto Galli
