Model: Raduga 706

Antique radios, Old Time Radios

Raduga 706

Country: Soviet Union Manufacturer/Brand: Leningrad Kozitsky Works
Year: 1977 Type: Television receiver.
Alle Arten von Fernsehempfängern, angefangen von mechanischen Systemen, zu Röhren- und schliesslich zu IC-Systemen finden Sie unter diesem Typ. Es gibt im Radiokatalog (Ernst Erb) aber nur einige Beispiele davon. Nur durch Selbstinitiative wird dieses virtuelle Museum bzw. dieser KATALOG auch in dieser Richtung vollständiger. TV-Sammler sind gesucht!Television Receiver (TV) Mod.-ID = 128378 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 38900 kHz
Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110; 127; 220; 237 Volt
Loudspeaker/pwr.out Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / 2.3 W
from Radiomuseum.org Model: Raduga 706 Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 780 x 560 x 545 mm / 30.7 x 22 x 21.5 inch
Valves / Tubes 11: 3z22s (more for members)
Transistors 44: (more for members)
Notes 59cm SECAM Farbfernsehgerät mit CCIR B/G VHF & UHF Band IV Tuner.
Eine Weiterentwicklung des Raduga 5BG und Raduga 701. Tonbandanschluß für Aufnahme und Kopfhörerbuchse. Farbtonregler.
Die Nullpunkabweichung der Diskriminatoren bis zum Erreichen der Betriebstemperatur betragen ±12kHz ~<5% des Hubs.
Für Export in die DDR.
59cm SECAM color TV with CCIR B/G standard VHF-/UHF band IV tuner.

This model was suggested by Anonymous 38 Collector.

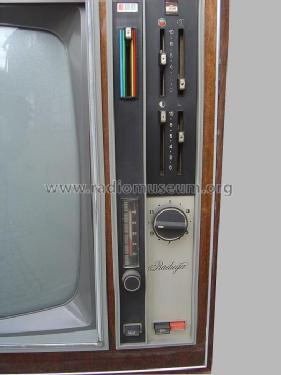

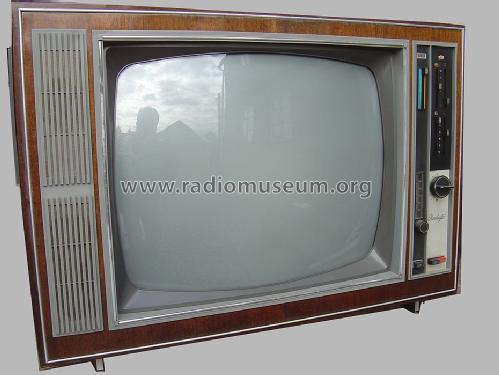

Bild freundlicherweise zur Verfügung gestellt von einem ungenannt bleibenden TV Sammler mit Genehmigung vom 8.9.2008.
