- Country
- Japan
- Manufacturer / Brand
- Onkyo, Osaka Denki Onkyo K.K.; Osaka
- Year
- 1976 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 156575
- Number of Transistors
- 34
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110; 120; 220; 240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 100 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

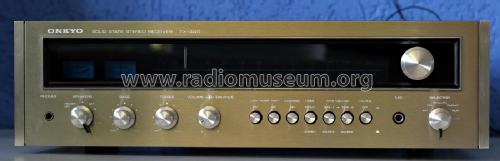

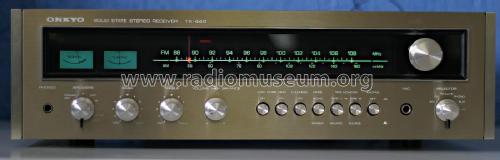

- Model: TX-440 - Onkyo, Osaka Denki Onkyo K.K.;
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 470 x 140 x 375 mm / 18.5 x 5.5 x 14.8 inch
- Notes
- Hifi-Stereo Receiver (33 Transistoren, 1 FET, 33 Dioden, 3 ICs), die Schaltung ist als direkt gekoppelter Differenzialverstärker mit quasi -komplementären Push-Pull-Endstufen ausgeführt, Schutzschaltung für die Endstufen mit Temperaturfühlern.
Verstärkerteil: Musikleistung 100 Watt/4Ohm, 80 Watt/8Ohm, Klirrgrad 0,5% bei Nennleistung, 0,3% bei 10 Watt, Frequenzgang 20-30.000Hz+/-1dB.
Eingangsempfindlichkeiten: Phono 2,5mV/50kOhm, Aux 200mV/50kOhm, Mic 4mV/50kOhm, Tape Play-1/2: 200mV/50kOhm, Tape Rec-1/2 200mV/100kOhm.
Im HF-Eingang wird ein FET verwendet, der Drehkondensator ist 4-fach ausgeführt, im Zwischenfrequenzverstärker sind 3 Paar keramische Filter eingesetzt.
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
- Author
- Model page created by Museum Roggenhofer. See "Data change" for further contributors.
