Model: Berliner 3SL

Antique radios, Old Time Radios

Berliner 3SL

Country: Austria Manufacturer/Brand: ÖTAG; Österreichische Telefonfabriks-AG, vorm. J. Berliner;
Year: 1931 / 1932 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 10071 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with reaction (regenerative); 1 RF-stage(s); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 2 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org Model: Berliner 3SL Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Dimensions (WHD) 405 x 465 x 240 mm / 15.9 x 18.3 x 9.4 inch

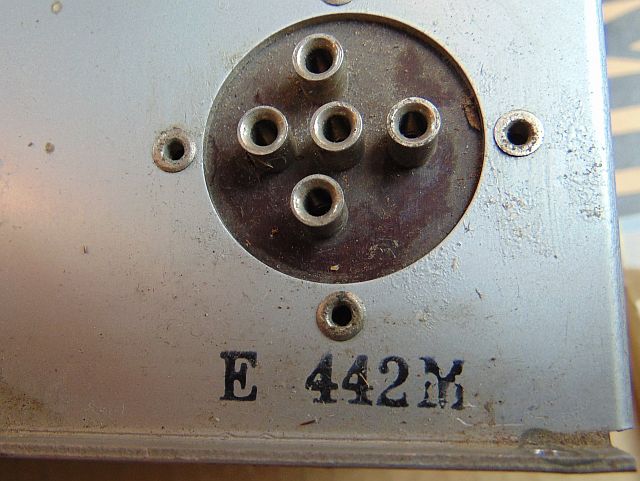

Valves / Tubes 4: E442Siehe die Unterschiede zur E442S (Kolben und elektrische Daten) - und auch die 4-Stift-Ausführung der E442. (more for members)
Notes Berliner; A-Strombegr. d. Glühlampe (V31898; Rö: NC4b, NU41, M43, Gl4/06). Gerät wurde mit zwei verschiedenen Lautsprecherbespannungen gefertigt.
Net weight 9.4 kg / 331.6 oz
Price in first year of sale 370 öS
Collectors prices 3 Collector prices (for members)
External source of data E. Erb 3-907007-36-0
Circuit diagram reference Unterlagen E.ErbDie Daten habe ich aus eigenen Unterlagen entnommen. (Unterschied EE zu ee?).
Mentioned in Radios von gestern mit AbbildungDas Bild ist im Buch Radios von gestern - bestellbar bei HEROLD-oberhaching@t-online.de zu finden.

The book radios von gestern shows a picture. You can order the book at www.amazon.de or directly through HEROLD-oberhaching@t-online.de - worldwide.

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

OETAG Berliner Standard 3SL

Berliner Standard 3SL farbiger Stoff

More pictures
No further information on

Berliner 3SL (ÖTAG; Österreichische Telefonfabriks-AG, vorm. J. Berliner; Wien)
