Model: RA-1217 (RA1217)

Antique radios, Old Time Radios

RA-1217 (RA1217)

Country: Great Britain (UK) Manufacturer/Brand: Racal Engineering Ltd., Bracknell, GB
Year: 1965 – 1976 ?? Type: Communication Receiver (also Amateur)Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications. Mod.-ID = 108767 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet, double/triple conversionDouble or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.
Wave bands Short Wave (SW only)An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.
Power type and voltage Line AND Batteries (any type) / 100-125; 200-250 / 21-27 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 0.01 W
www.radiomuseum.org Model: RA-1217 (RA1217) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Rack
Dimensions (WHD) 483 x 89 x 406 mm / 19 x 3.5 x 16 inch
Transistors There are transistors, but the number is unknown:

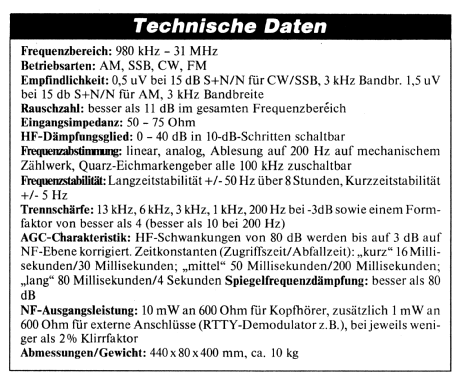

Notes Commercial receiver, covers 980 kHz - 30 MHz, AM, USB/LSB;
Mechanical digital readout 200 Hz, standard bandwidths 0.2 / 3 / 8 kHz, optional 0.5 / 1.2 / 13 kHz.
Transistorized successor of RA-17, rack version of RA-217, similar US model RA-6217.
Early versions with 1 W AF out, later models 10 mW AF headphones AF out.
Accessories: RA-298C ISB adaptor, RA-316 FSK converter, RA-326 dual diversity FSK converter, RA-336 panoramic adaptor, RA-337 LF converter.
Net weight 13.6 kg / 479.7 oz
Source of data Shortwave Receivers-Past & pres.Shortwave Receivers - Past and Present; Fred Osterman, N8EKU.
Mentioned in Racal Handbook, Rinus Jansen

This model was suggested by Martin Bösch.

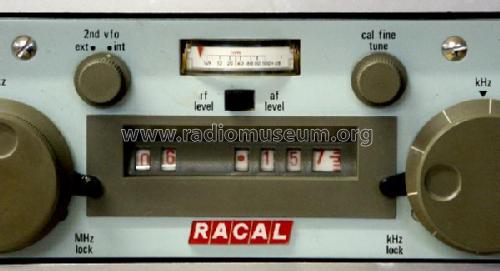

Mechanisch digitale Frequenzskala More pictures
