Model: R2D (neu)
Antique radios, Old Time Radios
R2D (neu)
Country:
Austria
Manufacturer/Brand:
Radione; Wien (RADIO Nikolaus Eltz)
Year: 1943 / 1944
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 10377
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 469 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org
Model: R2D (neu)
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
350 x 235 x 175 mm / 13.8 x 9.3 x 6.9 inch
Valves / Tubes
7:
EF13Rauscharme HF- Vorstufenröhre
(more
for members)
Notes
mit BFO;wahlw.6,12,24V
External source of data
E. Erb 3-907007-36-0
Further information on
R2D (neu) (Radione; Wien (RADIO Nikolaus Eltz))
A month ago, I have purchased on eBay an unusual version of Radione R2 receiver:
It has common Radione R2 tuning dial with all the cities listed, yet its tuning knob is like ER2 tuning knob, and inside my new R2 has a worm and a pair of gear wheels (Schnecke and Zahnrad) exactly as in ER2:
In ordinary civilian R2 there is a thread (Faden) inside, not a worm and gear wheels:
Also there are two tumblers (switches) on the top like in ER2 receiver which means my new R2 must have BFO inside.

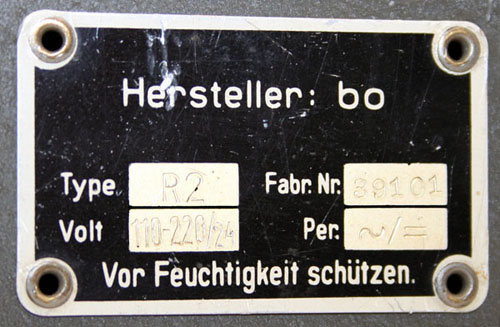

The label at the bottom is also quite unusual --- no address of Ing. Nikolaus Eltz but rather "Hersteller: bo" which was Radione military manufacturer's code (Wehrmacht Fertigungskode).
Even on my Radione ER2 which was manufactured for Luftwaffe, the label looks like on ordinary civil R2 receivers:
Could anyone say what version of Radione R2 have I purchased?
Is that R2D by any chance??
There is no picture of Radione R2D on this site, yet it is mentioned that R2D must have BFO...
