Model: 582WK-RO






Antique radios, Old Time Radios

582WK-RO
neu
Country:
Germany
Manufacturer/Brand:
SABA; Villingen
Year: 1948 / 1949
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 6570
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 487 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
8 AM circuit(s);
Wave bands
Ready for FM, has Broadcast, Long Wave, Short wave.AM and ready for FM (VHF). At the beginning of FM one could buy radios which had already FM on knob and dial but you could choose to have FM later or not. Préparé pour MF (onde ultra-courte, bande FM).
Das Gerät hat UKW oder ist für UKW vorbereitet. Zumindest sollte die Skala den Bereich führen - meist nicht bis 108 MHz.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 582WK-RO neu
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
580 x 386 x 290 mm / 22.8 x 15.2 x 11.4 inch
Valves / Tubes
7:
EF9Rote Serie
(more
for members)
Notes
var.BBr.;siehe auch 47/49
Net weight
17.8 kg / 627.9 oz
Price in first year of sale
625
DM
Collectors prices
1 Collector price
(for members)
Source of data
Illustrierter Rundfunk Kat. 1949
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + Schenk Nr. 30 von 1948Die Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich. Die Schaltung ist zudem bei Schenk-Regelien in Heft Nr. 30 von 1948 aufgeführt. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Mentioned in
Das Rundfunk-Jahr 1948/49Das Rundfunk-Jahr 1948/49, Technisch-Literarisches Institut Radevormwald. Da gibt es auch einen Nachdruck von Herrn Freundlieb.

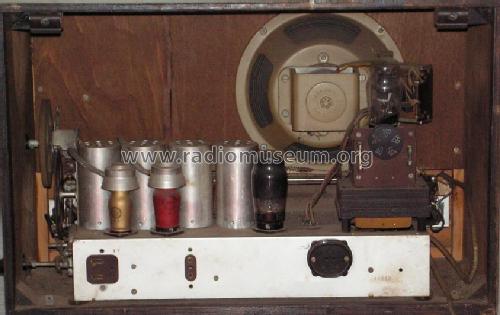

More pictures
Further information on
582WK-RO neu (SABA; Villingen)
Vermutlich musste dieses Gerät für die
damalige französische Besatzungsmacht
gebaut werden.
Dies verrät die Rote Serie, besonders
die Gleichrichterröhre 1883.
