Model: 305W (305 W)
Antique radios, Old Time Radios
305W (305 W)
Country:
Germany
Manufacturer/Brand:
Tefag; Telephon Aktiengesellschaft vorm. J. Berliner
Year: 1931 / 1932
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 4816
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Alternating Current supply (AC) / 110; 125; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Magnetic Loudspeaker of high quality (4 magnet poles) Improved magnetic speaker. (horse-shoe-type with 4 poles). Haut-parleur magnétique perfectionné (avec 4 pôle).
Vierpoliges Magnetsystem - meist hufeisenförmiger Magnet. Aus den Unterlagen geht selten eindeutig hervor, ob es das 4- oder 2pol-System oder (ab 1932) sogar ein Freischwinger ist. Zur Unterscheidung siehe «Radios von gestern» Seiten 61 und 329ff.
www.radiomuseum.org
Model: 305W (305 W)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Table-Cathedral-Radio.
Dimensions (WHD)
370 x 490 x 220 mm / 14.6 x 19.3 x 8.7 inch
Valves / Tubes
3:
REN904Im Prohaska-Katalog 1930/31 wird sie erstmals angeboten. Als Ersatz für REN1004 und REN1104 empfohlen und verwendet, weshalb sie oft als Gerätebestückung in Unterlagen auftaucht (obwohl nicht Originalbestückung). Das war aber wichtig für den Service.
(more
for members)
Notes
auch Original G Ia als Gleichrichterröhre
Net weight
7.5 kg / 264.6 oz
Price in first year of sale
170
RM
!
Collectors prices
3 Collector prices (for members)
Source of data
Radio-Zentrale Prohaska 1931/32Radio-Zentrale Prohaska 1931/32
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in
Schnorr-Katalog Nr.53 1931Im Radio-Katalog Nr.53 der Firma Radio-Schnorr (Georg) von 1931 aufgeführt.
Picture reference

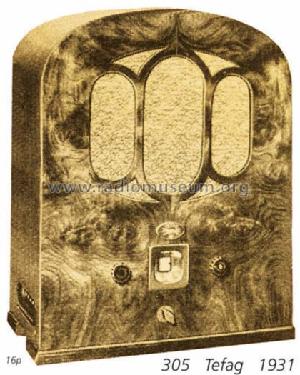

Das Modell ist im «Radiokatalog» (Erb) abgebildet.

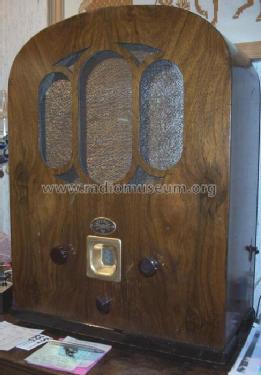

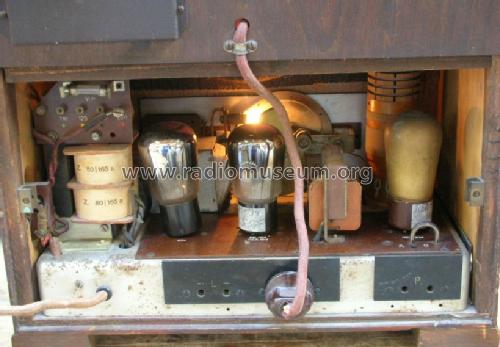

aus ebay, Verkäufer **bluevalley**

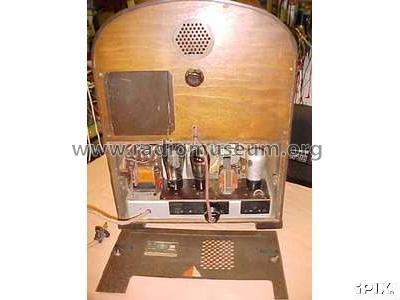

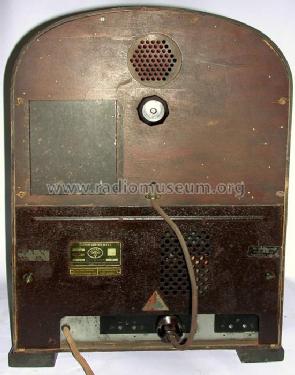

aus ebay, Verkäufer **bluevalley**
More pictures
Further information on
305W (305 W) (Tefag; Telephon Aktiengesellschaft vorm. J. Berliner)
Hallo werte Sammlerkollegen,
ich besitze seit einiger Zeit einen Tefag 305W. Für die Überholung habe ich mir extra den Schaltplan besorgt. Diesen würde ich auch gerne dem Radiomuseum zur Verfügung stellen. Da der Schaltplan hier noch gesucht wird. Allerdings besitze ich keinen Scanner. Würde evtl. ein hilfsbereites Mitglied den Schaltplan auf das Modell laden. Ich kann das Schema faxen, oder auch ganz normal per Post verschicken, je nach Anforderung. Dann ist das Modell Tefag 305W komplett angelegt. Vielen Dank und viele Grüße Andreas Peukert
More...
