Model: Transconverter UHF

Antique radios, Old Time Radios

Transconverter UHF

Country: Germany Manufacturer/Brand: Ultron-Elektronik GmbH; München
Year: 1967 ?? Type: Early FM-Adapter - mostly feeding the AF-stage of a radio.
UKW-Vorsetzer oder -Einbaugerät. Bringt meistens das Tonsignal an den Eingang der NF-Stufe eines Empfängers. Sechs Mustergeräte finden Sie in «Radios von gestern» auf Seite 69 abgebildet (klein), Technik auf Seite 351.Converter SW/FM/VHF/UHF (Adapter, Frequency Mod.) Mod.-ID = 96747 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general)
Wave bands Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110/125/140/160/220 Volt
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org Model: Transconverter UHF Material Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 170 x 65 x 120 mm / 6.7 x 2.6 x 4.7 inch
Transistors 2:

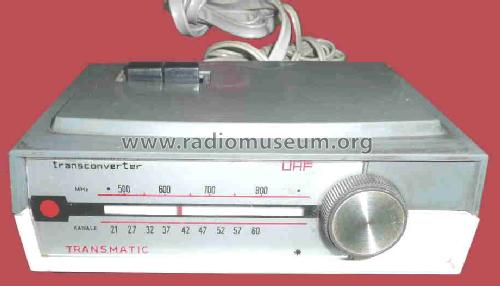

Notes UHF-Konverter von CCIR Band IV/V in Band I, Bananenstecker und -Buchsen, Dieses Modell ist auch unter verschiedenen anderen Hersteller und Handelsnamen bekannt. Vertrieb u.a. durch die gelistete Firma Stolle. Transistoren: AF139 und AF239

This model was suggested by Anonymous 38 Collector.

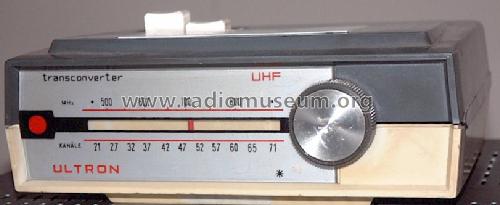

ULTRON UHF-VHF-transconverter, Front

ULTRON-UHF-VHF-transconverter, geöffnet

More pictures

No further information on

Transconverter UHF (Ultron-Elektronik GmbH; München)
