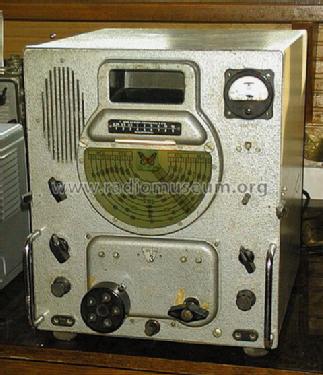

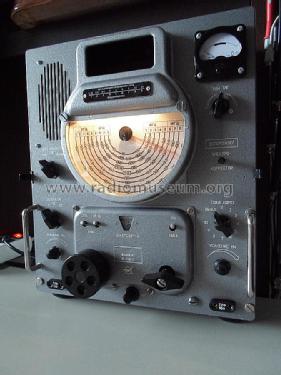

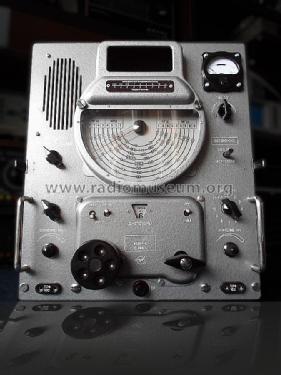

Model: Volna-K
Antique radios, Old Time Radios
Volna-K
Country:
Soviet Union
Manufacturer/Brand:
Aleksandrov Radio Works (ARZ)
Year: 1960 – 1979 ??
Type:
Receiver used for civil commercial purposes, e.g. point-to-point maritime or aviation communications, used or second hand sets often used by radio amateurs. Often used also for military communications, partly special variants to military specifications.Communication Receiver (also Amateur)
Mod.-ID = 76428
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Superhet with RF-stage; IF-Freq. 915/85 kHz
Wave bands
An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.Short Wave (SW only)
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110/127/220 Volt
Loudspeaker/pwr.out
Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
from Radiomuseum.org
Model: Volna-K
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
340 x 400 x 400 mm / 13.4 x 15.7 x 15.7 inch
Valves / Tubes
15:
6k4p
(more
for members)
Notes
coverage 12-60 kHz, 180-600 kHz and 1.5-23 MHz in nine ranges, turret tuner, AM/CW (BFO). Double conversion above 1500 kHz. Projection tuning scale, IF-selectivity 6/1.5/0.5 kHz, xtal-calibrator for 100/1000 kHz. Manly used in commercial and military offshore applications. Also other versions (KT, K1, K1T, K2) with small differences. Volna-3 is a smaller coverage version (12 kHz - 5 MHz).
This model was suggested by Anonymous 1 Collector.
Kaunas, Lithuania
More pictures
No further information
on
Volna-K (Aleksandrov Radio Works (ARZ))
