Model: Westerland Portabel Serie D
Antique radios, Old Time Radios
Westerland Portabel Serie D
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1960
Type:
Autoradio - ist nicht immer als solches bezeichnet, da erst später mit Code unterschieden.Car Radio
Mod.-ID = 84557
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 10 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 460/473 kHz
Wave bands
Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.Broadcast (MW) and Long Wave.
Power type and voltage
Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Dry Batteries / 6; 4 × 1,5 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
/ 0.3 W
/ Ø 7 cm = 2.8 inch
from Radiomuseum.org
Model: Westerland Portabel Serie D
Material
Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.Modern plastics (no Bakelite or Catalin)
Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD)
110 x 55 x 195 mm / 4.3 x 2.2 x 7.7 inch
Transistors
10:
Notes
Radio speziell für Ford Taunus, auf dem Radio und Einschub standen in großen Lettern "TAUNUS". 12/6-V-Autobatterie für den Einschubbetrieb im Auto und 4 × 1,5-V-Trockenbatterien im Betrieb außerhalb des Autoeinschubs.

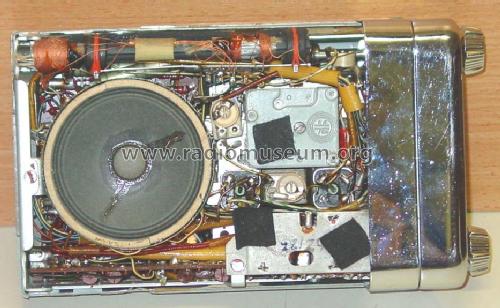

Metallfront, baugleich Westerland All Transistor bis auf Beschriftung, somit auch Bestückung mit 2× AF101M, 2× AF101Z, 2× OC604, OC604spez., 2× TF80/30; Dioden: RL32, RL41
This model was suggested by Peter Böhm.
More pictures
More information on
Westerland Portabel Serie D (Blaupunkt (Ideal))
Info zu Auturadio - Westerland - von Blaupunkt. Die 159€ sind kein Sammlerpreis. Der Orginalpreis beträgt 319 DM. Aus - Funktechnik 1960 Nr. 1 - .
