Model: DARC Standardgerät Nr. 2 Frequenz-Eichpunkt-Geber

Antique radios, Old Time Radios

DARC Standardgerät Nr. 2 Frequenz-Eichpunkt-Geber

Country: Germany Manufacturer/Brand: DARC Deutscher Amateur-Radio-Club e.V.
Year: 1954 Type: Kit (Parts plus Instruction) or Blueprint without partsA kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen. Mod.-ID = 87909 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Wave bands Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org Model: DARC Standardgerät Nr. 2 Frequenz-Eichpunkt-Geber Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Valves / Tubes 2: 6K7 (more for members)

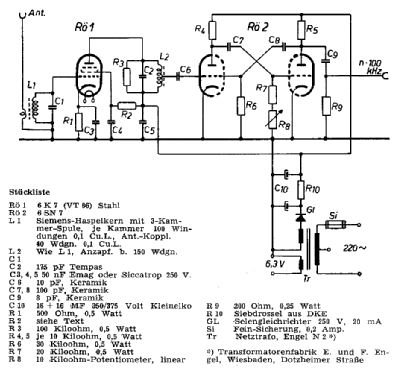

Notes HF-Verstärker auf Sender Droitwich (200 kHz) abgestimmt, synchronisiert einen Multivibrator zur Erzeugung eines 100 kHz Spektrums.
Mentioned in DL-QTC 11/1954

This model was suggested by Franz Harder.
