Model: Okay 331

Antique radios, Old Time Radios

Okay 331

Country: Austria Manufacturer/Brand: Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft
Year: 1959 – 1962 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 8471 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 455 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits 5 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Dry Batteries / 2x3 VoltDry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff. / Ø 7 cm = 2.8 inch
www.radiomuseum.org Model: Okay 331 Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 155 x 85 x 47 mm / 6.1 x 3.3 x 1.9 inch
Transistors 7: 2N219Material/Aufbau/Pol.: Germanium Legierung PNP;
Form/Case: TO-1;
Daten/electr.data: I F: 0.6 mA; U F: 9 V; Isp: 6 µA; ß (beta): (0.98); N: 35 mW; Imax(Ic): 15 mA; Umax(Uce): -16 V; f g(FT): 7 MHz; tmax: 70 °C.
-
Notes Oder Transistoren OC44, OC45, OC45, OC71, OC71, OC72, OC72.
Dioden DA70 oder DA79.
Auch mit ZF 465kHz.
Net weight 0.5 kg / 17.6 oz
Price in first year of sale 699 ATS
Collectors prices 19 Collector prices (for members)
External source of data E. Erb 3-907007-36-0
Circuit diagram reference Unterlagen E.ErbDie Daten habe ich aus eigenen Unterlagen entnommen. (Unterschied EE zu ee?).
Mentioned in Radios von gestern mit AbbildungDas Bild ist im Buch Radios von gestern - bestellbar bei HEROLD-oberhaching@t-online.de zu finden.

The book radios von gestern shows a picture. You can order the book at www.amazon.de or directly through HEROLD-oberhaching@t-online.de - worldwide.

Literature/Schematics -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

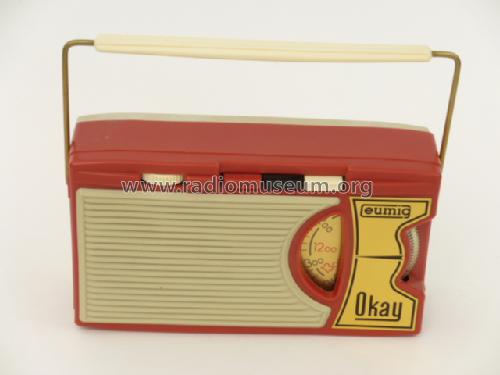

Eumig Okay 331

More pictures
No further information on

Okay 331 (Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien)
