Zielweisungssendegerät "Tonne"
Country:
Germany
Manufacturer/Brand:
Fernseh.. (Fernseh AG, Fernseh GmbH etc.)
Year: 1943 – 1945
Type:
Military EquipmentMilitary communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.
Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.
Mod.-ID = 90166
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
RFL «Radio Frequency Laboratory» circuit TRF receiver and other specialities.
Wave bands
Wave Bands in notes or not known yet.Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.
Power type and voltage
Batteries (storage and/or dry)Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Zielweisungssendegerät "Tonne"
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Chassis only or for «building in»
Dimensions (WHD)
170 x 170 x 400 mm / 6.7 x 6.7 x 15.7 inch
Valves / Tubes
29:
RV12P2000Diese Wehrmachtsröhre wurde speziell für die ehemalige Deutsche Wehrmacht entwickelt. Nicht alle Wehrmachtsröhren kamen auch in die Serienfertigung oder zum Einsatz. Hier finden Sie mehr über diese Sonderröhren für die damalige Luftwaffe, Marine und das Heer.
Nichtregelbare Pentode, auch P2000 genannt. Kurz nach dem Krieg oft in zivilen Radios eingesetzt.
(more
for members)
Notes
Zielweisungs-Sendegerät der Wehrmacht (Luftwaffe/Heer) mit Superikonoskop IS9 u.a. zum Einbau in Fernlenk-Flugkörpern, z.B. Henschel HS293D. 441 Zeilen, 25 Bilder/sek. Es existierten die Ausführungen A (Luftwaffe, bei 400 MHz) und P (Panzertruppen, bei 80 MHz). Zugehöriges Zielweisungs-Empfangsgerät "Seedorf".
Mentioned in
Die deutschen Funklenkverfahren bis 1945Die deutschen Funklenkverfahren bis 1945, AEG-Telefunken/Dr. Hüthig-Verlag, Heidelberg 1987.
(Seiten 166-169)
This model was suggested by Mario Spitzer.

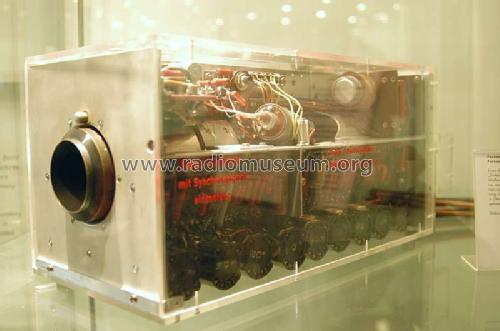

Rekonstruktion mit Originalteilen, fotografiert im Museum für Verkehr und Technik Berlin Kreuzberg
Rekonstruktion mit Originalteilen, fotografiert im Museum für Verkehr und Technik Berlin Kreuzberg
Rekonstruktion mit Originalteilen, fotografiert im Museum für Verkehr und Technik Berlin Kreuzberg
