Model: Röhrenprüf-Spezial-Adapter W18 (W 18)
Antique radios, Old Time Radios
Röhrenprüf-Spezial-Adapter W18 (W 18)
Country:
Germany
Manufacturer/Brand:
Funke, Max, Weida/Thür. (Ostd.) (D) später Adenau
Year: 1952 – 1956 ?
Type:
Radio Repair EquipmentAlle Arten von Geräten, die eine Radiowerkstatt im weitesten Sinne umfassen kann - sofern es der Hauptzweck des Apprates bzw. Modelles ist.
Mod.-ID = 74526
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Power type and voltage
No Power needed
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: Röhrenprüf-Spezial-Adapter W18 (W 18)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Miscellaneous shapes - described under notes.
Dimensions (WHD)
163 x 98 x 100 mm / 6.4 x 3.9 x 3.9 inch
Notes
Adapter zum Prüfen einiger WM-Röhren (RV12P2000, RL12P35 z.B.), Schlüssel- und Novalröhren mit anderer Sockelbelegung (z.B. ECC84, ECF82, EM80). Wird eingesteckt in die Stahlröhren-Fassung.
Mentioned in
-- Collector info (Sammler)
This model was suggested by Wolfgang Eckardt.

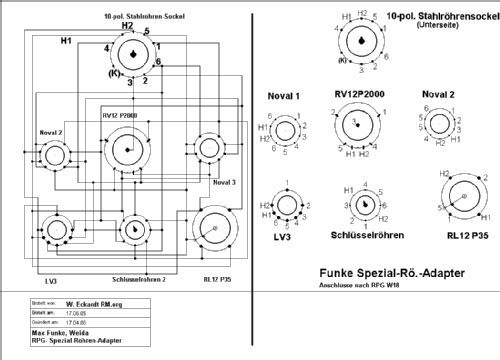

Innen-Verdrahtung, Blick auf 10-pol.-Stahlröhren-sockel an Unterseite des Adapters.
No further information
